Pièces détachées AWB MagnaGeo 10 BPT HPS 103-2
En bref
Instalpunt livre 65 pièces d'origine pour AWB MagnaGeo 10 BPT HPS 103-2, notamment capteurs et sondes, capteurs de pression, échangeurs thermiques. Commandez directement.
- 65Pièces
- 1En stock
- 7,84 €À partir de
- 18Types
- disponibleVue éclatée
Vous cherchez des pièces pour AWB MagnaGeo 10 BPT HPS 103-2 (pompe à chaleur) ? Vous trouverez ci-dessous les 65 pièces d'origine, regroupées par type de pièce, avec la vue éclatée correspondante. Choisissez un type pour accéder directement au tableau correspondant.
Voir la vue éclatée interactive →- Capteurs et sondes 3
- Capteurs de pression 1
- Échangeurs thermiques 4
- Cartes électroniques et régulation 1
- Vannes trois voies et hydroblocs 1
- Vases d'expansion 1
- Détendeurs 1
- Compresseurs 1
- Filtres 1
- Vannes et clapets 3
- Moteurs 2
- Composants électriques 4
- Câbles et faisceaux 3
- Joints 5
- Tuyaux, tubes et flexibles 17
- Habillage et panneaux 8
- Isolation 2
- Fixations 4
- Autres pièces 3
Capteurs et sondes pour AWB MagnaGeo 10 BPT HPS 103-2 (3) toutes les capteurs et sondes → AWB
| Pièce | Réf. / réf. fabricant | Prix | Stock | |
|---|---|---|---|---|
| Capteur haute pression AWB | 8070436 Réf. fabricant 0020074100 | 235,95 € | Article sur commande | Voir & commander |
| Capteur basse pression AWB | 8070434 Réf. fabricant 0020074102 | 235,95 € | Article sur commande | Voir & commander |
| Capteur de température AWB | 8079983 Réf. fabricant 0020074051 | 86,95 € | Article sur commande | Voir & commander |
Capteurs de pression pour AWB MagnaGeo 10 BPT HPS 103-2 (1)
| Pièce | Réf. / réf. fabricant | Prix | Stock | |
|---|---|---|---|---|
| Capteur de pression d'eau AWB | 8077371 Réf. fabricant 0020079644 | 35,95 € | En stock | Voir & commander |
Échangeurs thermiques pour AWB MagnaGeo 10 BPT HPS 103-2 (4) toutes les échangeurs thermiques → AWB
| Pièce | Réf. / réf. fabricant | Prix | Stock | |
|---|---|---|---|---|
| Condenseur AWB 10 kw | 8070599 Réf. fabricant 0020074085 | 2 930,95 € | Article sur commande | Voir & commander |
| Évaporateur AWB 10 kw | 8070601 Réf. fabricant 0020074090 | 3 522,95 € | Article sur commande | Voir & commander |
| Échangeur thermique AWB 6-10 kw | 8070446 Réf. fabricant 0020074109 | 246,95 € | Article sur commande | Voir & commander |
| Kit échangeur AWB | 8070521 Réf. fabricant 0020081338 | 394,95 € | Article sur commande | Voir & commander |
Cartes électroniques et régulation pour AWB MagnaGeo 10 BPT HPS 103-2 (1) toutes les cartes électroniques et régulation → AWB
| Pièce | Réf. / réf. fabricant | Prix | Stock | |
|---|---|---|---|---|
| Carte limiteur de courant de démarrage AWB, 400V | 8070525 Réf. fabricant 0020074035 | 396,95 € | Article sur commande | Voir & commander |
Vannes trois voies et hydroblocs pour AWB MagnaGeo 10 BPT HPS 103-2 (1) toutes les vannes trois voies et hydroblocs → AWB
| Pièce | Réf. / réf. fabricant | Prix | Stock | |
|---|---|---|---|---|
| Vanne trois voies AWB pour notamment MagnaGeo 10 BPT HPS 103-2 0020074036 | 8070451 Réf. fabricant 0020074036 | 260,95 € | Article sur commande | Voir & commander |
Vases d'expansion pour AWB MagnaGeo 10 BPT HPS 103-2 (1)
| Pièce | Réf. / réf. fabricant | Prix | Stock | |
|---|---|---|---|---|
| Vase d'expansion AWB pour notamment MagnaGeo 14 T HPS 140-2 0020074038 | 8070401 Réf. fabricant 0020074038 | 200,95 € | Article sur commande | Voir & commander |
Détendeurs pour AWB MagnaGeo 10 BPT HPS 103-2 (1)
| Pièce | Réf. / réf. fabricant | Prix | Stock | |
|---|---|---|---|---|
| Détendeur AWB 10-14 kw | 8070461 Réf. fabricant 0020074095 | 264,95 € | Article sur commande | Voir & commander |
Compresseurs pour AWB MagnaGeo 10 BPT HPS 103-2 (1) toutes les compresseurs → AWB
| Pièce | Réf. / réf. fabricant | Prix | Stock | |
|---|---|---|---|---|
| Compresseur scroll AWB 10 kw | 8070608 Réf. fabricant 0020074080 | 4 917,95 € | Article sur commande | Voir & commander |
Filtres pour AWB MagnaGeo 10 BPT HPS 103-2 (1) toutes les filtres → AWB
| Pièce | Réf. / réf. fabricant | Prix | Stock | |
|---|---|---|---|---|
| Filtre déshydrateur AWB 6-10 kw | 8079988 Réf. fabricant 0020074097 | 86,95 € | Article sur commande | Voir & commander |
Vannes et clapets pour AWB MagnaGeo 10 BPT HPS 103-2 (3) toutes les vannes et clapets → AWB
| Pièce | Réf. / réf. fabricant | Prix | Stock | |
|---|---|---|---|---|
| Robinet de vidange AWB 1/2 | 8079709 Réf. fabricant 0020040406 | 26,95 € | Article sur commande | Voir & commander |
| Soupape de sécurité AWB | 8079844 Réf. fabricant 0020074057 | 49,95 € | Article sur commande | Voir & commander |
| Valve Schrader AWB pour notamment MagnaGeo 14 T HPS 140-2 0020074110 | 8079738 Réf. fabricant 0020074110 | 29,95 € | Article sur commande | Voir & commander |
Moteurs pour AWB MagnaGeo 10 BPT HPS 103-2 (2)
| Pièce | Réf. / réf. fabricant | Prix | Stock | |
|---|---|---|---|---|
| Moteur de vanne trois voies AWB pour notamment MagnaGeo 10 BPT HPS 103-2 0020074037 | 8070409 Réf. fabricant 0020074037 | 212,95 € | Article sur commande | Voir & commander |
| Moteur de vanne trois voies refroidissement AWB | 8070493 Réf. fabricant 0020081340 | 336,95 € | Article sur commande | Voir & commander |
Composants électriques pour AWB MagnaGeo 10 BPT HPS 103-2 (4) toutes les composants électriques → AWB
| Pièce | Réf. / réf. fabricant | Prix | Stock | |
|---|---|---|---|---|
| Pressostat haute pression AWB | 8070322 Réf. fabricant 0020074099 | 114,95 € | Article sur commande | Voir & commander |
| Pressostat basse pression AWB | 8070319 Réf. fabricant 0020074101 | 114,95 € | Article sur commande | Voir & commander |
| Relais AWB, a12 zh30 | 8070356 Réf. fabricant 0020074111 | 137,95 € | Article sur commande | Voir & commander |
| Relais AWB, tripus | 8079997 Réf. fabricant 0020072030 | 89,95 € | Article sur commande | Voir & commander |
Câbles et faisceaux pour AWB MagnaGeo 10 BPT HPS 103-2 (3) toutes les câbles et faisceaux → AWB
| Pièce | Réf. / réf. fabricant | Prix | Stock | |
|---|---|---|---|---|
| Faisceau de câbles vanne trois voies refroidissement AWB | 8079924 Réf. fabricant 0020081324 | 61,95 € | Article sur commande | Voir & commander |
| Faisceau de câbles compresseur AWB 6-10 kw | 8079937 Réf. fabricant 0020074104 | 63,95 € | Article sur commande | Voir & commander |
| Faisceau de câbles interface utilisateur AWB | 8079864 Réf. fabricant 0020074033 | 50,95 € | Article sur commande | Voir & commander |
Joints pour AWB MagnaGeo 10 BPT HPS 103-2 (5) toutes les joints → AWB
| Pièce | Réf. / réf. fabricant | Prix | Stock | |
|---|---|---|---|---|
| Joint AWB 1 1/2, 5 pièces | 8070338 Réf. fabricant 0020074115 | 122,95 € | Article sur commande | Voir & commander |
| Joint AWB 1. 1/4", 5 pièces | 8070299 Réf. fabricant 0020072051 | 104,95 € | Article sur commande | Voir & commander |
| Bague d'étanchéité AWB 1 1/2, 4 pièces | 8079659 Réf. fabricant 0020074053 | 23,95 € | Article sur commande | Voir & commander |
| Bague d'étanchéité AWB 1 1/4, 3 pièces | 8079488 Réf. fabricant 0020074065 | 21,95 € | Article sur commande | Voir & commander |
| Bague d'étanchéité AWB 10 pièces notamment pour AirMaster HRD 275/3 (R1) 0020014193 | 8079231 Réf. fabricant 0020014193 | 10,95 € | Article sur commande | Voir & commander |
Tuyaux, tubes et flexibles pour AWB MagnaGeo 10 BPT HPS 103-2 (17) toutes les tuyaux, tubes et flexibles → AWB
Habillage et panneaux pour AWB MagnaGeo 10 BPT HPS 103-2 (8) toutes les habillage et panneaux → AWB
| Pièce | Réf. / réf. fabricant | Prix | Stock | |
|---|---|---|---|---|
| Boîtier de résistance électrique AWB | 8070568 Réf. fabricant 0020074049 | 702,95 € | Article sur commande | Voir & commander |
| Panneau supérieur AWB pour notamment MagnaGeo 10 BPT HPS 103-2 0020074045 | 8070379 Réf. fabricant 0020074045 | 182,95 € | Article sur commande | Voir & commander |
| Panneau supérieur arrière AWB | 8070344 Réf. fabricant 0020074046 | 125,95 € | Article sur commande | Voir & commander |
| Plaquette logo AWB | 8079705 Réf. fabricant 0020074052 | 26,95 € | Article sur commande | Voir & commander |
| Panneau gauche AWB pour notamment MagnaGeo 10 BPT HPS 103-2 0020074043 | 8070531 Réf. fabricant 0020074043 | 478,95 € | Article sur commande | Voir & commander |
| Panneau droit AWB pour notamment MagnaGeo 10 BPT HPS 103-2 0020074042 | 8070530 Réf. fabricant 0020074042 | 478,95 € | Article sur commande | Voir & commander |
| Panneau avant supérieur AWB | 8070537 Réf. fabricant 0020074044 | 485,95 € | Article sur commande | Voir & commander |
| Panneau avant inférieur AWB | 8070522 Réf. fabricant 0020074048 | 400,95 € | Article sur commande | Voir & commander |
Isolation pour AWB MagnaGeo 10 BPT HPS 103-2 (2) toutes les isolation → AWB
| Pièce | Réf. / réf. fabricant | Prix | Stock | |
|---|---|---|---|---|
| Isolation de compresseur AWB 6-10kw | 8070489 Réf. fabricant 0020074107 | 319,95 € | Article sur commande | Voir & commander |
| Isolation d'échangeur thermique AWB | 8070341 Réf. fabricant 0020081339 | 124,95 € | Article sur commande | Voir & commander |
Fixations pour AWB MagnaGeo 10 BPT HPS 103-2 (4) toutes les fixations → AWB
| Pièce | Réf. / réf. fabricant | Prix | Stock | |
|---|---|---|---|---|
| Vis AWB 4,8 x 10 mm 10 pièces | 8077370 Réf. fabricant 0020014188 | 10,95 € | Article sur commande | Voir & commander |
| Kit de fixation habillage AWB 10 pièces | 8079771 Réf. fabricant 0020074056 | 30,95 € | Article sur commande | Voir & commander |
| Anneau de poignée AWB, 2 pièces | 8070490 Réf. fabricant 0020074050 | 325,95 € | Article sur commande | Voir & commander |
| Raccord vissé AWB pour notamment MagnaGeo 10 BPT HPS 103-2 0020074054 | 8079941 Réf. fabricant 0020074054 | 64,95 € | Article sur commande | Voir & commander |
Autres pièces pour AWB MagnaGeo 10 BPT HPS 103-2 (3)
| Pièce | Réf. / réf. fabricant | Prix | Stock | |
|---|---|---|---|---|
| Bac de récupération des condensats AWB | 8079962 Réf. fabricant 0020081323 | 68,95 € | Article sur commande | Voir & commander |
| Résistance électrique AWB | 8070426 Réf. fabricant 0020074112 | 227,95 € | Article sur commande | Voir & commander |
| Interface utilisateur AWB | 8070484 Réf. fabricant 0020060883 | 296,95 € | Article sur commande | Voir & commander |

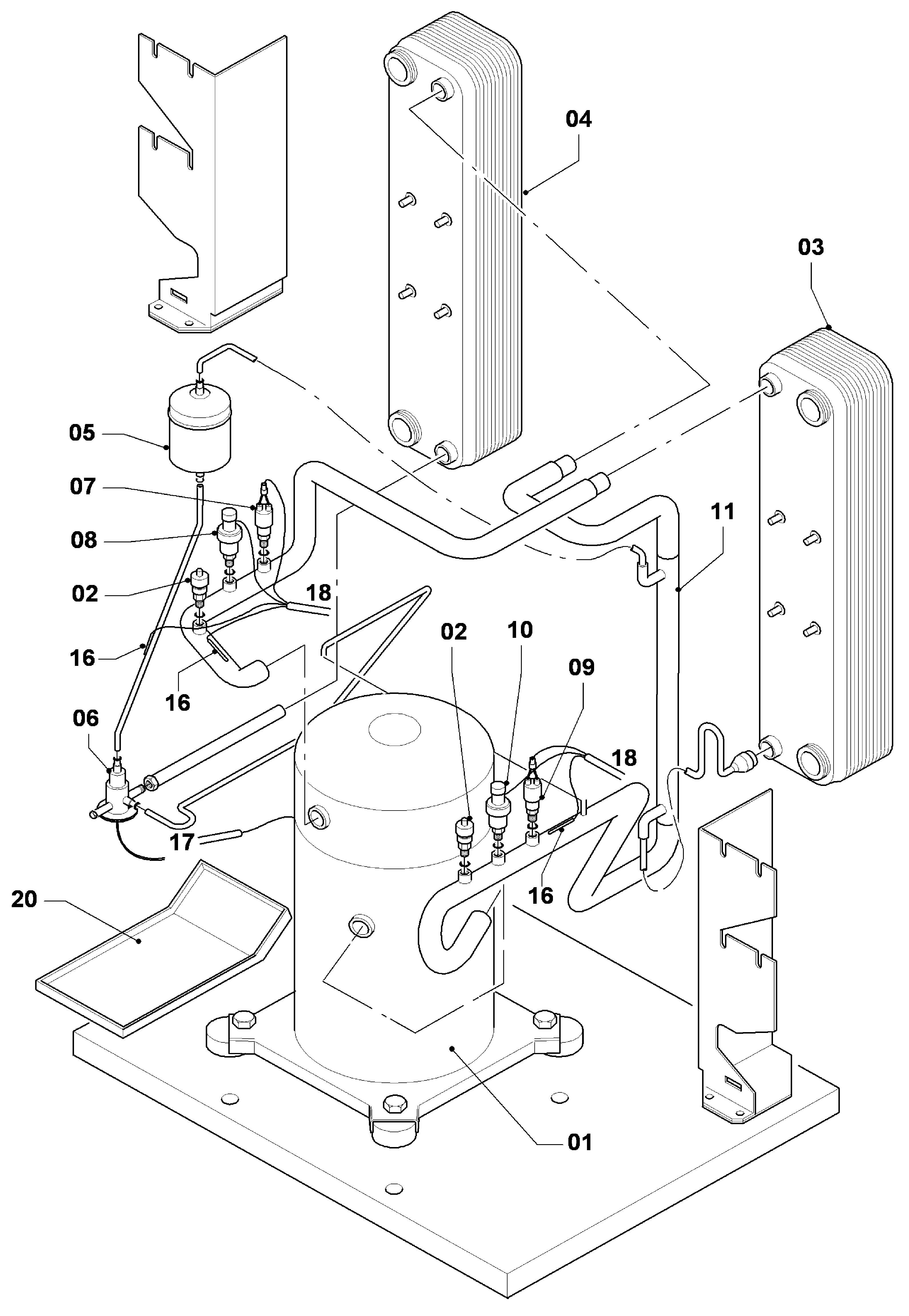

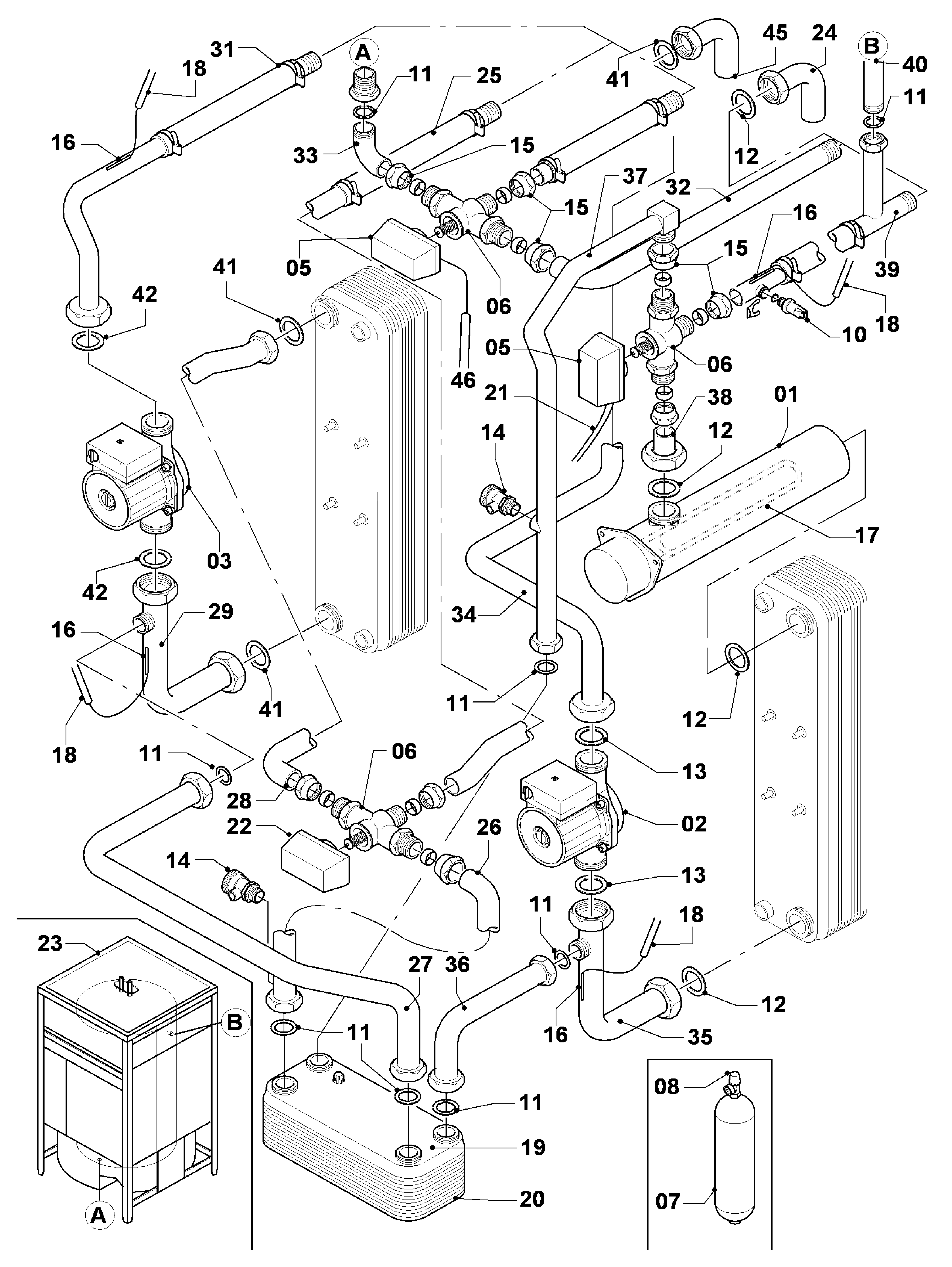

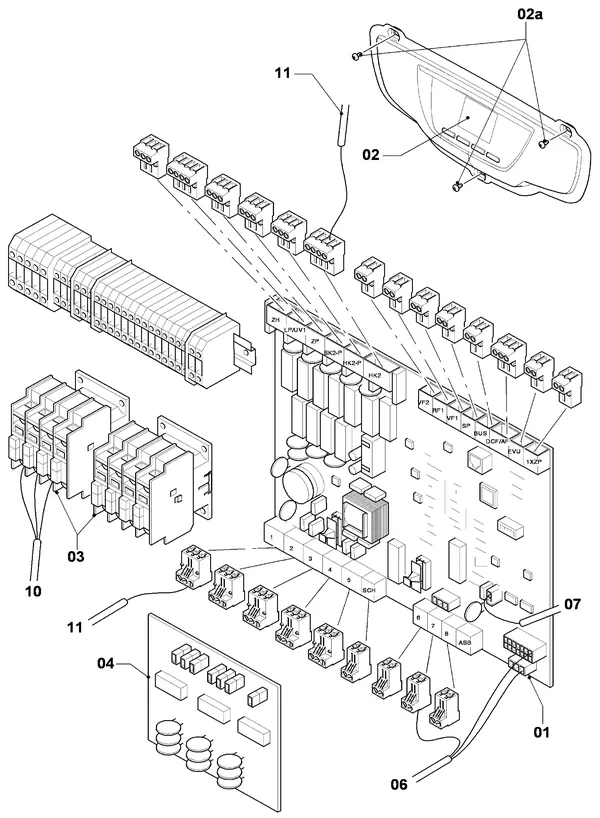

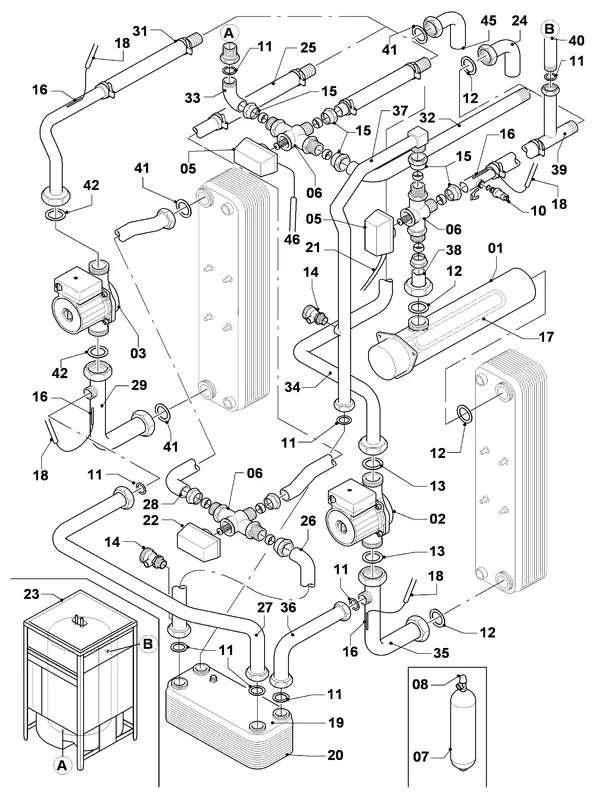

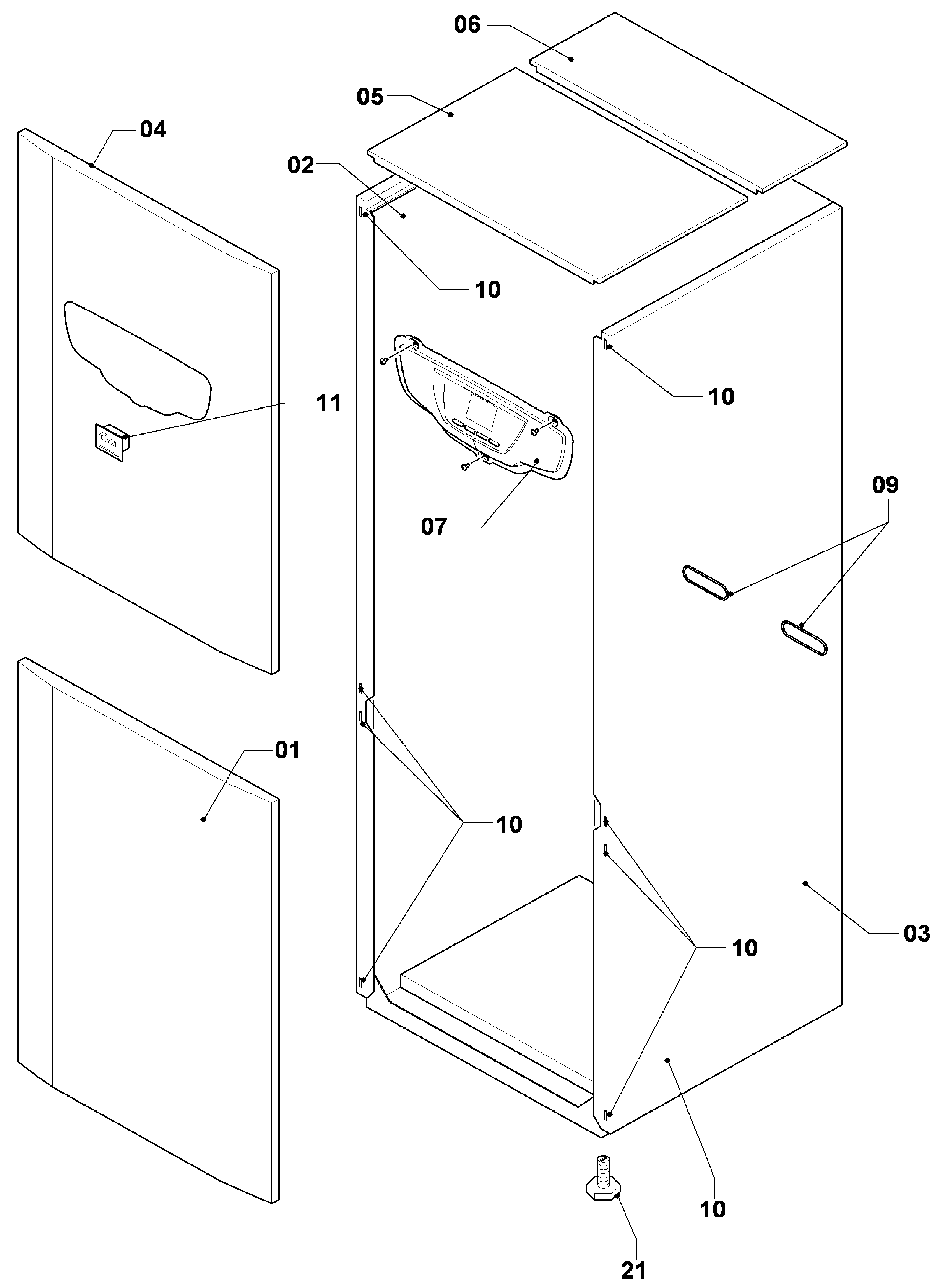

Vues éclatées de AWB MagnaGeo 10 BPT HPS 103-2
Cliquez sur une vue pour l'agrandir. Le numéro de position figure à côté de chaque pièce.
Code d'erreur sur votre AWB MagnaGeo 10 BPT HPS 103-2 ? Voici le type de pièce concerné
Codes d'erreur AWB fréquents et le type de pièce généralement en cause ; les pièces de ce modèle figurent ci-dessus.
| Code | Que se passe-t-il | Type de pièce |
|---|---|---|
| 3.1 | NTC de départ en court-circuit. | Capteurs et sondes |
| 3.2 | NTC de retour en court-circuit. | Capteurs et sondes |
| 3.6 | CTN de départ en circuit ouvert. | Capteurs et sondes |
| 3.7 | CTN de retour en circuit ouvert. | Capteurs et sondes |
| 4 | Sonde de température chauffage NTC défectueuse | Capteurs et sondes |
| 5 | Sonde de température sanitaire NTC défectueuse | Capteurs et sondes |
À titre indicatif : un même code peut avoir une autre cause selon la situation.
Autres pompes à chaleur AWB
- AWB GeniaAir 5/2 69
- AWB GeniaAir RM05/1 22
- AWB GeniaCompact module 26
- AWB GeniaHybrid ModuZone Z11 9
- AWB GeniaHybrid ModuZone Z20 3
- AWB GeniaHybrid régulateurs 6
- AWB GeniaUniversal 36
- AWB MagnaGeo 06 BPT HPS 63-2 65
- AWB MagnaGeo 08 BPT HPS 83-2 65
- AWB MagnaGeo 10 BPT HPS 100-2 46
- AWB MagnaGeo 14 T HPS 140-2 46
- AWB MagnaGeo 17 T HPS 170-2 46
Questions fréquentes
Quelles pièces sont disponibles pour AWB MagnaGeo 10 BPT HPS 103-2 ?
Le catalogue compte 65 pièces d'origine pour AWB MagnaGeo 10 BPT HPS 103-2, dont capteurs et sondes, capteurs de pression, échangeurs thermiques, cartes électroniques et régulation. Toutes les pièces figurent ci-dessus, regroupées par type, avec référence et prix.
Combien coûte un capteur pour AWB MagnaGeo 10 BPT HPS 103-2 ?
Les capteurs et sondes pour ce modèle coûtent entre 78,41 € et 267,89 € TTC. La bonne référence figure dans le tableau « Capteurs et sondes » ci-dessus.
Les pièces pour AWB MagnaGeo 10 BPT HPS 103-2 sont-elles en stock ?
1 des 65 pièces est en stock ; livraison en France : 12,95 €, généralement en 3 à 5 jours ouvrables. Les pièces portant la mention « Article sur commande » sont commandées spécialement pour vous ; le délai figure sur la fiche produit.
Comment trouver la bonne pièce pour AWB MagnaGeo 10 BPT HPS 103-2 ?
Recherchez la pièce par sa référence ou dans la vue éclatée de AWB MagnaGeo 10 BPT HPS 103-2. Votre appareil affiche un code d'erreur ? Le tableau des codes d'erreur indique le type de pièce correspondant.
S’agit-il de pièces AWB d’origine ?
Oui. Les 65 pièces de cette liste sont des pièces d'origine du fabricant pour AWB MagnaGeo 10 BPT HPS 103-2, fournies par le grossiste technique officiel, avec la bonne référence.
Combien coûtent les pièces pour AWB MagnaGeo 10 BPT HPS 103-2 ?
Les pièces pour AWB MagnaGeo 10 BPT HPS 103-2 coûtent de 7,84 € à 6 519,63 € TTC. Le prix exact de chaque pièce figure dans les tableaux ci-dessus.
Puis-je retourner une pièce ?
En tant que consommateur, vous disposez de 14 jours de rétractation. Vous pouvez déballer et examiner la pièce ; ne la montez pas et ne la raccordez pas. Pour une pièce montée, raccordée ou endommagée, nous déduisons la dépréciation, jusqu’au prix total pour une carte électronique.
