AWB GeniaAir 5/2 onderdelen
En bref
Instalpunt livre 69 originele onderdelen voor de AWB GeniaAir 5/2, o.a. ventilatoren, sensoren en voelers, temperatuurvoelers en NTC-sensoren. Bestel direct of haal af in Alblasserdam.
- 69Pièces
- 3En stock
- €7,84À partir de
- 20Typen
- beschikbaarExploded tekening
Op zoek naar onderdelen voor de AWB GeniaAir 5/2 (warmtepomp)? Hieronder staan alle 69 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.
Bekijk de interactieve exploded tekening →- Ventilateurs 1
- Capteurs et sondes 1
- Sondes de température et capteurs CTN 1
- Pressostats et pressostats différentiels 1
- Pompes 1
- Échangeurs thermiques 2
- Cartes électroniques et commande 2
- Expansievaten 1
- Expansieventielen 1
- Compressoren 1
- Filtres 2
- Vannes et soupapes 2
- Verwarmingselementen 2
- Pièces électriques 4
- Câbles et faisceaux de câbles 8
- Joints et étanchéités 5
- Conduites, tuyaux et flexibles 7
- Habillage et panneaux 11
- Isolatie 4
- Bevestigingsmateriaal 7
- Overige onderdelen 5
Ventilatoren voor de AWB GeniaAir 5/2 (1) alle AWB ventilatoren →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Moteur de ventilateur AWB pour GeniaAir | 8070937 fabr.nr. 0020176766 | €316,95 | En stock | Bekijk & bestel |
Sensoren en voelers voor de AWB GeniaAir 5/2 (1) alle AWB sensoren en voelers →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Capteur haute pression AWB pour GeniaAir | 8070878 fabr.nr. 0020161251 | €118,95 | Article sur commande | Bekijk & bestel |
Temperatuurvoelers en NTC-sensoren voor de AWB GeniaAir 5/2 (1) alle AWB temperatuurvoelers en NTC-sensoren →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Sonde AWB pour GeniaAir | 8070779 fabr.nr. 0020161208 | €44,95 | Article sur commande | Bekijk & bestel |
Drukschakelaars en drukverschilschakelaars voor de AWB GeniaAir 5/2 (1) alle AWB drukschakelaars en drukverschilschakelaars →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Pressostat haute pression AWB pour GeniaAir | 8070823 fabr.nr. 0020161252 | €59,95 | Article sur commande | Bekijk & bestel |
Pompen voor de AWB GeniaAir 5/2 (1) alle AWB pompen →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Pompe AWB pour GeniaAir | 8070930 fabr.nr. 0020161207 | €316,95 | Article sur commande | Bekijk & bestel |
Warmtewisselaars voor de AWB GeniaAir 5/2 (2) alle AWB warmtewisselaars →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Condenseur AWB, 5k pour GeniaAir | 8070951 fabr.nr. 0020192842 | €694,95 | Article sur commande | Bekijk & bestel |
| Évaporateur AWB, 5kw pour GeniaAir | 8070957 fabr.nr. 0020190060 | €1.620,95 | Article sur commande | Bekijk & bestel |
Printplaten en besturing voor de AWB GeniaAir 5/2 (2) alle AWB printplaten en besturing →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Carte électronique AWB FMU | 8078609 fabr.nr. 0020274751 | €302,95 | En stock | Bekijk & bestel |
| Carte électronique AWB 0020241240 - | 8078602 fabr.nr. 0020241240 | €214,95 | Article sur commande | Bekijk & bestel |
Expansievaten voor de AWB GeniaAir 5/2 (1)
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Vase d'expansion AWB pour GeniaAir | 8070900 fabr.nr. 0020085877 | €183,95 | Article sur commande | Bekijk & bestel |
Expansieventielen voor de AWB GeniaAir 5/2 (1)
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Détendeur AWB, 5k pour GeniaAir | 8070871 fabr.nr. 0020192849 | €107,95 | Article sur commande | Bekijk & bestel |
Compressoren voor de AWB GeniaAir 5/2 (1) alle AWB compressoren →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Compresseur AWB, 5kw pour GeniaAir | 8070956 fabr.nr. 0020192839 | €936,95 | Article sur commande | Bekijk & bestel |
Filters voor de AWB GeniaAir 5/2 (2) alle AWB filters →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Filtre AWB pour GeniaAir | 8070734 fabr.nr. 0020161209 | €26,95 | Article sur commande | Bekijk & bestel |
| Filtre déshydrateur AWB pour GeniaAir | 8070869 fabr.nr. 0020038824 | €106,95 | Article sur commande | Bekijk & bestel |
Kleppen en ventielen voor de AWB GeniaAir 5/2 (2) alle AWB kleppen en ventielen →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Vanne 4 voies AWB r410a 8,5kw pour GeniaAir | 8070831 fabr.nr. 0020030608 | €66,95 | Article sur commande | Bekijk & bestel |
| AWB ventiel, schrader | 8079427 fabr.nr. 0020103291 | €10,95 | Article sur commande | Bekijk & bestel |
Verwarmingselementen voor de AWB GeniaAir 5/2 (2)
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Résistance compresseur AWB pour GeniaAir | 8070814 fabr.nr. 0020176083 | €56,95 | Article sur commande | Bekijk & bestel |
| Résistance de chauffage AWB pour GeniaAir | 8070852 fabr.nr. 0020192826 | €92,95 | Article sur commande | Bekijk & bestel |
Elektrische onderdelen voor de AWB GeniaAir 5/2 (4) alle AWB elektrische onderdelen →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Passe-câble AWB pour GeniaAir | 8070726 fabr.nr. 0020161259 | €25,95 | Article sur commande | Bekijk & bestel |
| Passe-câble AWB, m20-10 | 8079471 fabr.nr. 0020085902 | €10,95 | Article sur commande | Bekijk & bestel |
| Bobine de vanne 4 voies AWB pour GeniaAir | 8070821 fabr.nr. 0020161205 | €61,95 | Article sur commande | Bekijk & bestel |
| Bobine de détendeur AWB pour GeniaAir | 8070847 fabr.nr. 0020161204 | €93,95 | Article sur commande | Bekijk & bestel |
Kabels en kabelbomen voor de AWB GeniaAir 5/2 (8) alle AWB kabels en kabelbomen →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Faisceau de câbles AWB, 24V Ebox 0020192867 | 8078582 fabr.nr. 0020192867 | €59,95 | Article sur commande | Bekijk & bestel |
| Faisceau de câbles AWB, 230V Ebox 0020241238 | 8078583 fabr.nr. 0020241238 | €59,95 | Article sur commande | Bekijk & bestel |
| AWB kabelboom t.b.v. GeniaAir | 8070752 fabr.nr. 0020176085 | €30,95 | Article sur commande | Bekijk & bestel |
| AWB kabelboom t.b.v. GeniaAir | 8070713 fabr.nr. 0020161258 | €23,95 | Article sur commande | Bekijk & bestel |
| Faisceau de câbles AWB, 230V pour GeniaAir | 8070826 fabr.nr. 0020192833 | €62,95 | Article sur commande | Bekijk & bestel |
| Faisceau de câbles AWB, 24V pour GeniaAir | 8070893 fabr.nr. 0020192834 | €143,95 | Article sur commande | Bekijk & bestel |
| Faisceau de câbles pompe AWB pour GeniaAir | 8070794 fabr.nr. 0020161249 | €49,95 | Article sur commande | Bekijk & bestel |
| Faisceau de câbles réarmement AWB pour GeniaAir | 8070712 fabr.nr. 0020192835 | €23,95 | Article sur commande | Bekijk & bestel |
Pakkingen en afdichtingen voor de AWB GeniaAir 5/2 (5) alle AWB pakkingen en afdichtingen →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Joint torique AWB pour tube 10 mm Z | 8077553 fabr.nr. 2000801950 | €16,95 | En stock | Bekijk & bestel |
| AWB O-ring t.b.v. GeniaAir | 8070194 fabr.nr. 0020097225 | €10,95 | Article sur commande | Bekijk & bestel |
| AWB O-ring t.b.v. GeniaAir | 8070715 fabr.nr. 0020079486 | €22,95 | Article sur commande | Bekijk & bestel |
| Joint AWB pour GeniaAir | 8070746 fabr.nr. 0020048263 | €29,95 | Article sur commande | Bekijk & bestel |
| Joint de conduite AWB pour GeniaAir | 8070635 fabr.nr. 0020192853 | €10,95 | Article sur commande | Bekijk & bestel |
Leidingen, buizen en slangen voor de AWB GeniaAir 5/2 (7) alle AWB leidingen, buizen en slangen →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Kit de raccordement AWB pour GeniaAir | 8070891 fabr.nr. 0020186355 | €139,95 | Article sur commande | Bekijk & bestel |
| Amortisseur AWB pour GeniaAir | 8070787 fabr.nr. 0020174495 | €56,95 | Niet leverbaar | Bekijk & bestel |
| AWB leiding t.b.v. GeniaAir | 8070890 fabr.nr. 0020192855 | €139,95 | Article sur commande | Bekijk & bestel |
| AWB leiding t.b.v. GeniaAir | 8070880 fabr.nr. 0020192856 | €123,95 | Article sur commande | Bekijk & bestel |
| Conduite de pompe AWB pour GeniaAir | 8070862 fabr.nr. 0020192854 | €95,95 | Article sur commande | Bekijk & bestel |
| AWB slang t.b.v. GeniaAir | 8070633 fabr.nr. 0020075568 | €11,95 | Article sur commande | Bekijk & bestel |
| AWB slang t.b.v. GeniaAir | 8070751 fabr.nr. 0020192857 | €31,95 | Article sur commande | Bekijk & bestel |
Beplating en panelen voor de AWB GeniaAir 5/2 (11) alle AWB beplating en panelen →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Couvercle AWB 0020241241 - | 8078584 fabr.nr. 0020241241 | €63,95 | Article sur commande | Bekijk & bestel |
| Paroi arrière AWB pour GeniaAir | 8070936 fabr.nr. 0020192810 | €329,95 | Article sur commande | Bekijk & bestel |
| Boîtier AWB pour GeniaAir | 8070828 fabr.nr. 0020161216 | €65,95 | Article sur commande | Bekijk & bestel |
| Plaque de raccordement AWB pour GeniaAir | 8070835 fabr.nr. 0020161779 | €68,95 | Article sur commande | Bekijk & bestel |
| Grille AWB pour GeniaAir | 8070941 fabr.nr. 0020192811 | €357,95 | Article sur commande | Bekijk & bestel |
| Grille et déflecteur d'air AWB pour GeniaAir | 8070953 fabr.nr. 0020192825 | €779,95 | Article sur commande | Bekijk & bestel |
| Panneau supérieur AWB pour GeniaAir | 8070935 fabr.nr. 0020192816 | €328,95 | Article sur commande | Bekijk & bestel |
| Panneau avant AWB pour GeniaAir | 8070917 fabr.nr. 0020192813 | €288,95 | Article sur commande | Bekijk & bestel |
| AWB zijpaneel t.b.v. GeniaAir | 8070929 fabr.nr. 0020192812 | €315,95 | Article sur commande | Bekijk & bestel |
| AWB zijpaneel t.b.v. GeniaAir | 8070938 fabr.nr. 0020192814 | €342,95 | Article sur commande | Bekijk & bestel |
| AWB zijpaneel t.b.v. GeniaAir | 8070933 fabr.nr. 0020192815 | €325,95 | Article sur commande | Bekijk & bestel |
Isolatie voor de AWB GeniaAir 5/2 (4) alle AWB isolatie →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| AWB isolatie t.b.v. GeniaAir | 8070636 fabr.nr. 0020183484 | €10,95 | Article sur commande | Bekijk & bestel |
| AWB isolatie t.b.v. GeniaAir | 8070780 fabr.nr. 0020192844 | €44,95 | Article sur commande | Bekijk & bestel |
| AWB isolatie t.b.v. GeniaAir | 8070817 fabr.nr. 0020192845 | €58,95 | Article sur commande | Bekijk & bestel |
| Isolation compresseur AWB 5k pour GeniaAir | 8070829 fabr.nr. 0020192850 | €64,95 | Article sur commande | Bekijk & bestel |
Bevestigingsmateriaal voor de AWB GeniaAir 5/2 (7) alle AWB bevestigingsmateriaal →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Vis AWB m5x30 + rondelle pour GeniaAir | 8070618 fabr.nr. 0020085868 | €10,95 | Article sur commande | Bekijk & bestel |
| AWB schroef t.b.v. GeniaAir | 8070632 fabr.nr. S5490600 | €10,95 | Article sur commande | Bekijk & bestel |
| AWB schroef t.b.v. GeniaAir | 8070733 fabr.nr. 0020103286 | €26,95 | Article sur commande | Bekijk & bestel |
| Kit de fixation compresseur AWB pour GeniaAir | 8070776 fabr.nr. 0020176077 | €43,95 | Article sur commande | Bekijk & bestel |
| Clip AWB pour GeniaAir | 8070727 fabr.nr. 05459000 | €24,95 | Article sur commande | Bekijk & bestel |
| Clip et isolation CTN AWB pour GeniaAir | 8070714 fabr.nr. 0020166843 | €23,95 | Article sur commande | Bekijk & bestel |
| Passe-câble AWB pour GeniaAir | 8070196 fabr.nr. 0020105923 | €10,95 | Article sur commande | Bekijk & bestel |
Overige onderdelen voor de AWB GeniaAir 5/2 (5)
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Câble de terre AWB 0020241242 | 8078581 fabr.nr. 0020241242 | €56,95 | Article sur commande | Bekijk & bestel |
| Carte de régulation AWB, driver complet 5kW 0020241231 | 8078613 fabr.nr. 0020241231 | €1.391,95 | Article sur commande | Bekijk & bestel |
| Collecteur AWB, 5k pour GeniaAir | 8070913 fabr.nr. 0020192841 | €242,95 | Article sur commande | Bekijk & bestel |
| Goulotte de câbles AWB pour GeniaAir | 8070195 fabr.nr. 0020084490 | €10,95 | Article sur commande | Bekijk & bestel |
| Roue à aubes AWB | 8070830 fabr.nr. 0020161231 | €67,95 | Article sur commande | Bekijk & bestel |

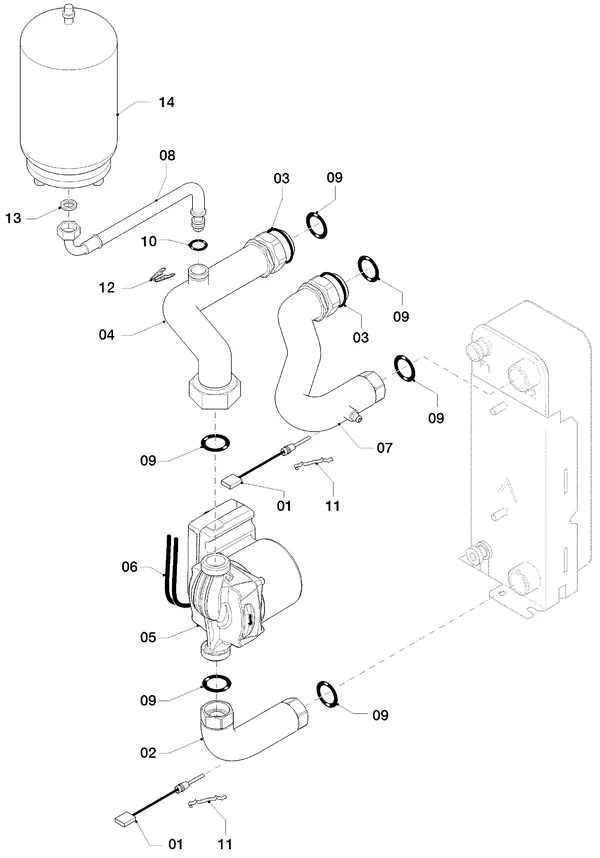

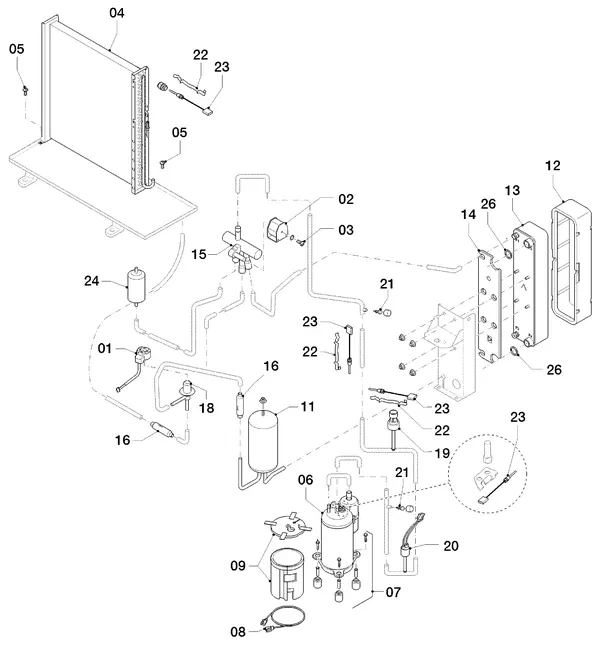

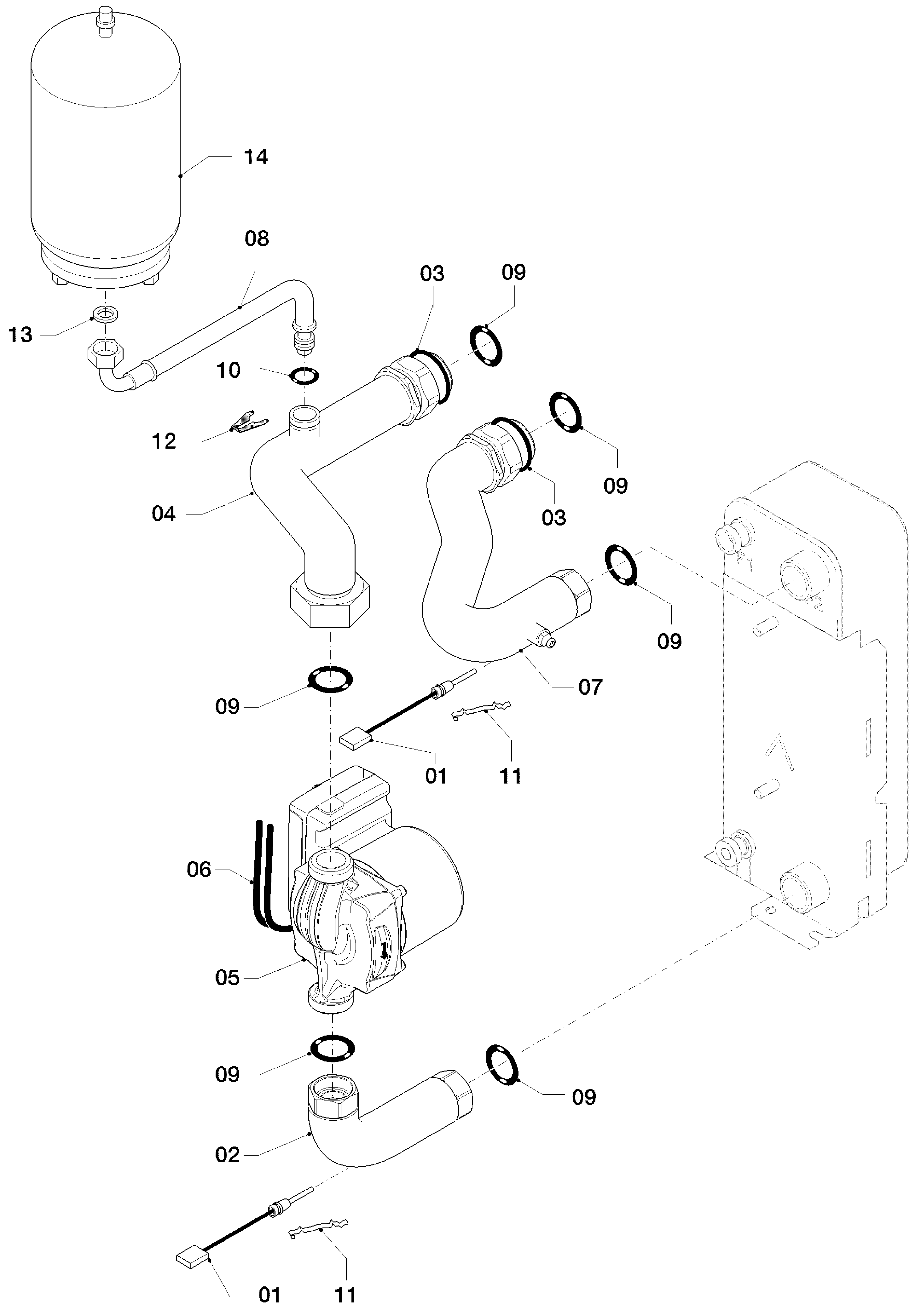

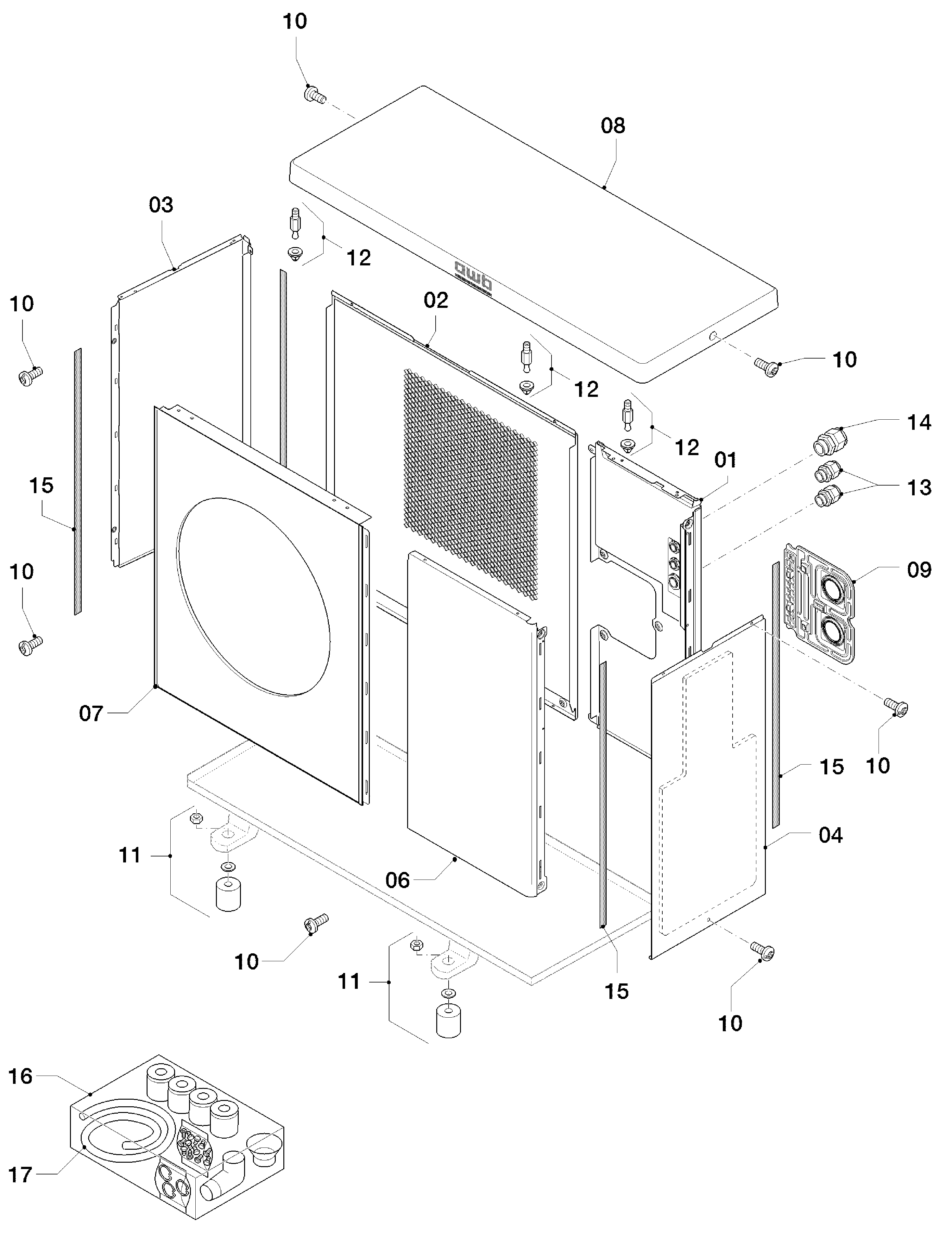

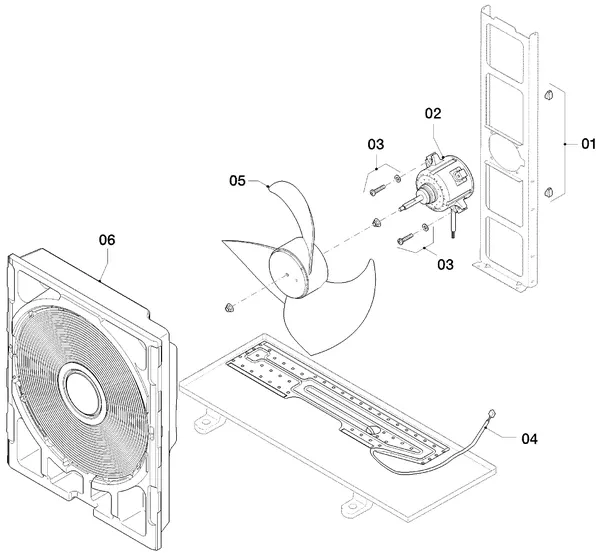

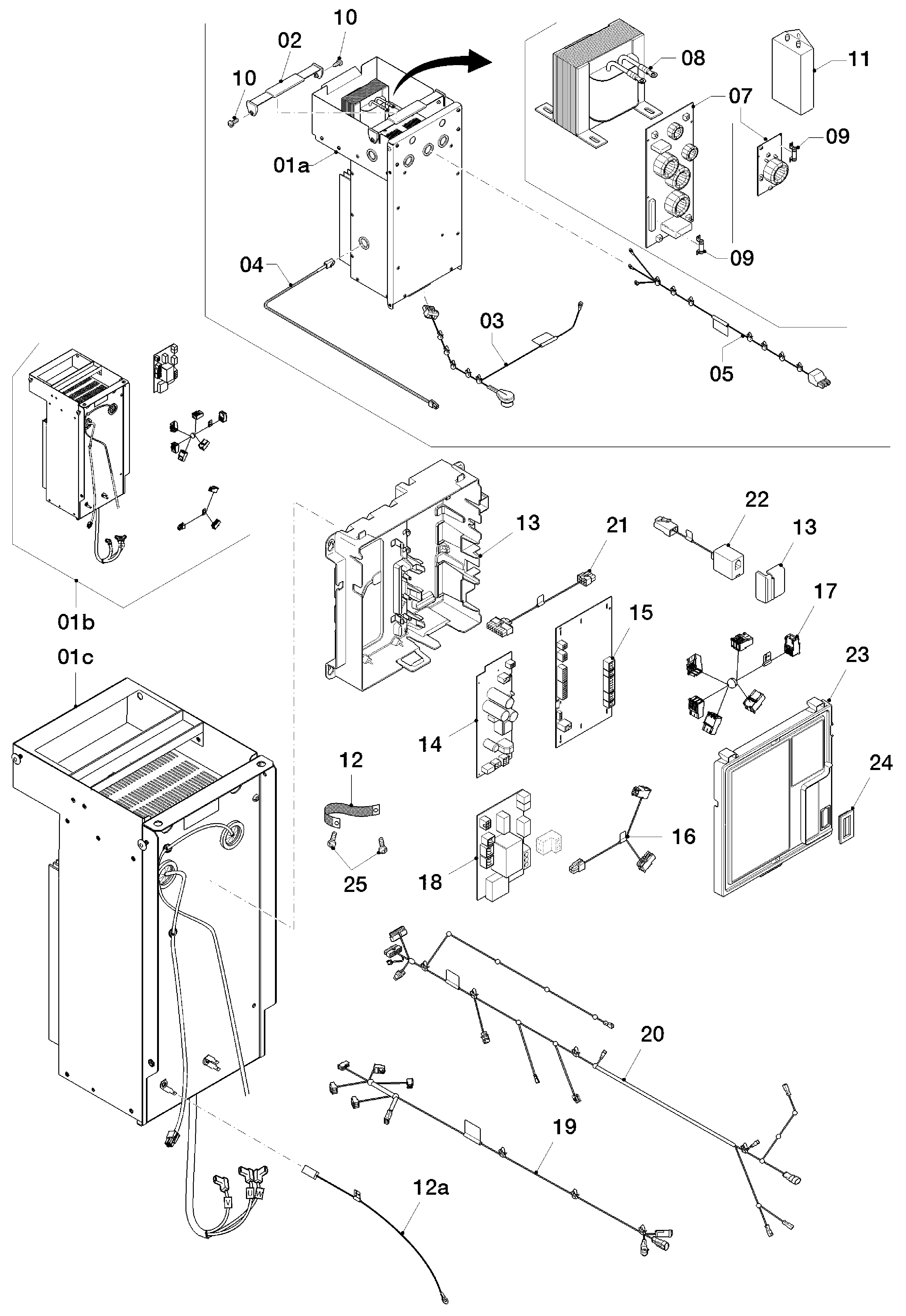

Tekeningen van de AWB GeniaAir 5/2
Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.
Storingscode op je AWB GeniaAir 5/2? Dit onderdeeltype hoort erbij
Veelvoorkomende AWB-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven.
| Code | Que se passe-t-il | Type de pièce |
|---|---|---|
| 02 | Ventilator fout | Ventilateurs |
| 2.8 | Pas de retour d'information du ventilateur vers le MCBA. | Ventilateurs |
| 03 | Erreur d'air répétée : le ventilateur continue de tourner en dessous de la vitesse de rotation de démarrage. | Ventilateurs |
| 3.1 | Aanvoer NTC kortgesloten. | Capteurs et sondes |
| 3.2 | Retour NTC kortgesloten. | Capteurs et sondes |
| 3.6 | CTN de départ en circuit ouvert. | Capteurs et sondes |
Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.
Andere AWB warmtepomp-modellen
- AWB GeniaAir RM05/1 22
- AWB GeniaCompact module 26
- AWB GeniaHybrid ModuZone Z11 9
- AWB GeniaHybrid ModuZone Z20 3
- AWB GeniaHybrid regelaars 6
- AWB GeniaUniversal 36
- AWB MagnaGeo 06 BPT HPS 63-2 65
- AWB MagnaGeo 08 BPT HPS 83-2 65
- AWB MagnaGeo 10 BPT HPS 100-2 46
- AWB MagnaGeo 10 BPT HPS 103-2 65
- AWB MagnaGeo 14 T HPS 140-2 46
- AWB MagnaGeo 17 T HPS 170-2 46
Questions fréquentes
Welke onderdelen zijn er voor de AWB GeniaAir 5/2?
In de catalogus staan 69 originele onderdelen voor de AWB GeniaAir 5/2, waaronder ventilatoren, sensoren en voelers, temperatuurvoelers en NTC-sensoren, drukschakelaars en drukverschilschakelaars. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.
Wat kost een ventilator voor de AWB GeniaAir 5/2?
De ventilatoren voor dit model kosten €432,55 inclusief btw. Bekijk de tabel "Ventilatoren" hierboven voor het juiste artikelnummer.
Zijn de onderdelen voor de AWB GeniaAir 5/2 op voorraad?
3 van de 69 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.
Hoe weet ik welk onderdeel ik nodig heb voor de AWB GeniaAir 5/2?
Zoek het onderdeel op artikelnummer of via de exploded tekening van de AWB GeniaAir 5/2. Geeft je toestel een storingscode? Kijk in het overzicht van storingscodes voor het bijbehorende onderdeeltype.
Zijn dit originele AWB-onderdelen?
Ja. Alle 69 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de AWB GeniaAir 5/2, geleverd via de officiële technische groothandel en met het juiste artikelnummer.
Wat kosten onderdelen voor de AWB GeniaAir 5/2?
De onderdelen voor de AWB GeniaAir 5/2 lopen van €7,84 tot €2.148,38 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.
Kan ik een onderdeel retourneren?
Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
