AWB MagnaGeo 06 BPT HPS 63-2 onderdelen
En bref
Instalpunt livre 65 originele onderdelen voor de AWB MagnaGeo 06 BPT HPS 63-2, o.a. sensoren en voelers, druksensoren, warmtewisselaars. Bestel direct of haal af in Alblasserdam.
- 65Pièces
- 1En stock
- €7,84À partir de
- 18Typen
- beschikbaarExploded tekening
Op zoek naar onderdelen voor de AWB MagnaGeo 06 BPT HPS 63-2 (warmtepomp)? Hieronder staan alle 65 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.
Bekijk de interactieve exploded tekening →- Capteurs et sondes 3
- Capteurs de pression 1
- Échangeurs thermiques 4
- Cartes électroniques et commande 1
- Vannes trois voies et hydroblocs 1
- Expansievaten 1
- Expansieventielen 1
- Compressoren 1
- Filtres 1
- Vannes et soupapes 3
- Motoren 2
- Pièces électriques 4
- Câbles et faisceaux de câbles 3
- Joints et étanchéités 5
- Conduites, tuyaux et flexibles 17
- Habillage et panneaux 8
- Isolatie 2
- Bevestigingsmateriaal 4
- Overige onderdelen 3
Sensoren en voelers voor de AWB MagnaGeo 06 BPT HPS 63-2 (3) alle AWB sensoren en voelers →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Capteur haute pression AWB | 8070436 fabr.nr. 0020074100 | €235,95 | Article sur commande | Bekijk & bestel |
| Capteur basse pression AWB | 8070434 fabr.nr. 0020074102 | €235,95 | Article sur commande | Bekijk & bestel |
| Capteur de température AWB | 8079983 fabr.nr. 0020074051 | €86,95 | Article sur commande | Bekijk & bestel |
Druksensoren voor de AWB MagnaGeo 06 BPT HPS 63-2 (1)
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Capteur de pression d'eau AWB | 8077371 fabr.nr. 0020079644 | €35,95 | En stock | Bekijk & bestel |
Warmtewisselaars voor de AWB MagnaGeo 06 BPT HPS 63-2 (4) alle AWB warmtewisselaars →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Condenseur AWB 6 kw | 8070597 fabr.nr. 0020074083 | €2.454,95 | Article sur commande | Bekijk & bestel |
| Évaporateur AWB 6 kw | 8070595 fabr.nr. 0020074088 | €2.125,95 | Article sur commande | Bekijk & bestel |
| Échangeur thermique AWB 6-10 kw | 8070446 fabr.nr. 0020074109 | €246,95 | Article sur commande | Bekijk & bestel |
| Kit échangeur AWB | 8070521 fabr.nr. 0020081338 | €394,95 | Article sur commande | Bekijk & bestel |
Printplaten en besturing voor de AWB MagnaGeo 06 BPT HPS 63-2 (1) alle AWB printplaten en besturing →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Carte limiteur de courant de démarrage AWB, 400V | 8070525 fabr.nr. 0020074035 | €396,95 | Article sur commande | Bekijk & bestel |
Driewegkleppen en hydrobloks voor de AWB MagnaGeo 06 BPT HPS 63-2 (1) alle AWB driewegkleppen en hydrobloks →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| AWB driewegklep | 8070451 fabr.nr. 0020074036 | €260,95 | Article sur commande | Bekijk & bestel |
Expansievaten voor de AWB MagnaGeo 06 BPT HPS 63-2 (1)
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| AWB expansievat | 8070401 fabr.nr. 0020074038 | €200,95 | Article sur commande | Bekijk & bestel |
Expansieventielen voor de AWB MagnaGeo 06 BPT HPS 63-2 (1)
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Détendeur AWB 6kw | 8070459 fabr.nr. 0020074093 | €264,95 | Article sur commande | Bekijk & bestel |
Compressoren voor de AWB MagnaGeo 06 BPT HPS 63-2 (1) alle AWB compressoren →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Compresseur scroll AWB 6 kw | 8070604 fabr.nr. 0020074078 | €4.061,95 | Article sur commande | Bekijk & bestel |
Filters voor de AWB MagnaGeo 06 BPT HPS 63-2 (1) alle AWB filters →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Filtre déshydrateur AWB 6-10 kw | 8079988 fabr.nr. 0020074097 | €86,95 | Article sur commande | Bekijk & bestel |
Kleppen en ventielen voor de AWB MagnaGeo 06 BPT HPS 63-2 (3) alle AWB kleppen en ventielen →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Robinet de vidange AWB 1/2 | 8079709 fabr.nr. 0020040406 | €26,95 | Article sur commande | Bekijk & bestel |
| Soupape de sécurité AWB | 8079844 fabr.nr. 0020074057 | €49,95 | Article sur commande | Bekijk & bestel |
| AWB ventiel, schrader | 8079738 fabr.nr. 0020074110 | €29,95 | Article sur commande | Bekijk & bestel |
Motoren voor de AWB MagnaGeo 06 BPT HPS 63-2 (2)
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| AWB motor driewegklep | 8070409 fabr.nr. 0020074037 | €212,95 | Article sur commande | Bekijk & bestel |
| Moteur de vanne trois voies refroidissement AWB | 8070493 fabr.nr. 0020081340 | €336,95 | Article sur commande | Bekijk & bestel |
Elektrische onderdelen voor de AWB MagnaGeo 06 BPT HPS 63-2 (4) alle AWB elektrische onderdelen →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Pressostat haute pression AWB | 8070322 fabr.nr. 0020074099 | €114,95 | Article sur commande | Bekijk & bestel |
| Pressostat basse pression AWB | 8070319 fabr.nr. 0020074101 | €114,95 | Article sur commande | Bekijk & bestel |
| Relais AWB, a12 zh30 | 8070356 fabr.nr. 0020074111 | €137,95 | Article sur commande | Bekijk & bestel |
| Relais AWB, tripus | 8079997 fabr.nr. 0020072030 | €89,95 | Article sur commande | Bekijk & bestel |
Kabels en kabelbomen voor de AWB MagnaGeo 06 BPT HPS 63-2 (3) alle AWB kabels en kabelbomen →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Faisceau de câbles vanne trois voies refroidissement AWB | 8079924 fabr.nr. 0020081324 | €61,95 | Article sur commande | Bekijk & bestel |
| Faisceau de câbles compresseur AWB 6-10 kw | 8079937 fabr.nr. 0020074104 | €63,95 | Article sur commande | Bekijk & bestel |
| Faisceau de câbles interface utilisateur AWB | 8079864 fabr.nr. 0020074033 | €50,95 | Article sur commande | Bekijk & bestel |
Pakkingen en afdichtingen voor de AWB MagnaGeo 06 BPT HPS 63-2 (5) alle AWB pakkingen en afdichtingen →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Joint AWB 1 1/2, 5 pièces | 8070338 fabr.nr. 0020074115 | €122,95 | Article sur commande | Bekijk & bestel |
| Joint AWB 1. 1/4", 5 pièces | 8070299 fabr.nr. 0020072051 | €104,95 | Article sur commande | Bekijk & bestel |
| Bague d'étanchéité AWB 1 1/2, 4 pièces | 8079659 fabr.nr. 0020074053 | €23,95 | Article sur commande | Bekijk & bestel |
| Bague d'étanchéité AWB 1 1/4, 3 pièces | 8079488 fabr.nr. 0020074065 | €21,95 | Article sur commande | Bekijk & bestel |
| AWB pakkingring 10 stuks | 8079231 fabr.nr. 0020014193 | €10,95 | Article sur commande | Bekijk & bestel |
Leidingen, buizen en slangen voor de AWB MagnaGeo 06 BPT HPS 63-2 (17) alle AWB leidingen, buizen en slangen →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Coude AWB 90° 2 pièces | 8070316 fabr.nr. 0020072057 | €113,95 | Article sur commande | Bekijk & bestel |
| Coude AWB 90°, circuit source | 8070360 fabr.nr. 0020074121 | €139,95 | Article sur commande | Bekijk & bestel |
| AWB leiding | 8079953 fabr.nr. 0020072052 | €68,95 | Article sur commande | Bekijk & bestel |
| AWB leiding | 8070410 fabr.nr. 0020072053 | €214,95 | Article sur commande | Bekijk & bestel |
| AWB leiding | 8070444 fabr.nr. 0020072055 | €241,95 | Article sur commande | Bekijk & bestel |
| AWB leiding | 8070352 fabr.nr. 0020072056 | €134,95 | Article sur commande | Bekijk & bestel |
| AWB leiding | 8070365 fabr.nr. 0020072058 | €142,95 | Article sur commande | Bekijk & bestel |
| AWB leiding | 8070469 fabr.nr. 0020074029 | €282,95 | Article sur commande | Bekijk & bestel |
| AWB leiding | 8070441 fabr.nr. 0020081321 | €237,95 | Article sur commande | Bekijk & bestel |
| AWB leiding | 8070381 fabr.nr. 0020081328 | €187,95 | Article sur commande | Bekijk & bestel |
| AWB leiding | 8070395 fabr.nr. 0020081329 | €199,95 | Article sur commande | Bekijk & bestel |
| AWB leiding | 8079881 fabr.nr. 0020081330 | €54,95 | Article sur commande | Bekijk & bestel |
| AWB leiding | 8079993 fabr.nr. 0020081331 | €88,95 | Article sur commande | Bekijk & bestel |
| AWB leiding | 8070348 fabr.nr. 0020081334 | €131,95 | Article sur commande | Bekijk & bestel |
| AWB leiding | 8079783 fabr.nr. 0020081335 | €33,95 | Article sur commande | Bekijk & bestel |
| AWB leiding | 8070405 fabr.nr. 0020081336 | €206,95 | Article sur commande | Bekijk & bestel |
| AWB leiding | 8079727 fabr.nr. 0020081337 | €27,95 | Article sur commande | Bekijk & bestel |
Beplating en panelen voor de AWB MagnaGeo 06 BPT HPS 63-2 (8) alle AWB beplating en panelen →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Boîtier de résistance électrique AWB | 8070568 fabr.nr. 0020074049 | €702,95 | Article sur commande | Bekijk & bestel |
| AWB bovenpaneel | 8070379 fabr.nr. 0020074045 | €182,95 | Article sur commande | Bekijk & bestel |
| Panneau supérieur arrière AWB | 8070344 fabr.nr. 0020074046 | €125,95 | Article sur commande | Bekijk & bestel |
| Plaquette logo AWB | 8079705 fabr.nr. 0020074052 | €26,95 | Article sur commande | Bekijk & bestel |
| AWB paneel links | 8070531 fabr.nr. 0020074043 | €478,95 | Article sur commande | Bekijk & bestel |
| AWB paneel rechts | 8070530 fabr.nr. 0020074042 | €478,95 | Article sur commande | Bekijk & bestel |
| Panneau avant supérieur AWB | 8070537 fabr.nr. 0020074044 | €485,95 | Article sur commande | Bekijk & bestel |
| Panneau avant inférieur AWB | 8070522 fabr.nr. 0020074048 | €400,95 | Article sur commande | Bekijk & bestel |
Isolatie voor de AWB MagnaGeo 06 BPT HPS 63-2 (2) alle AWB isolatie →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Isolation de compresseur AWB 6-10kw | 8070489 fabr.nr. 0020074107 | €319,95 | Article sur commande | Bekijk & bestel |
| Isolation d'échangeur thermique AWB | 8070341 fabr.nr. 0020081339 | €124,95 | Article sur commande | Bekijk & bestel |
Bevestigingsmateriaal voor de AWB MagnaGeo 06 BPT HPS 63-2 (4) alle AWB bevestigingsmateriaal →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Vis AWB 4,8 x 10 mm 10 pièces | 8077370 fabr.nr. 0020014188 | €10,95 | Article sur commande | Bekijk & bestel |
| Kit de fixation habillage AWB 10 pièces | 8079771 fabr.nr. 0020074056 | €30,95 | Article sur commande | Bekijk & bestel |
| Anneau de poignée AWB, 2 pièces | 8070490 fabr.nr. 0020074050 | €325,95 | Article sur commande | Bekijk & bestel |
| AWB schroefverbinding | 8079941 fabr.nr. 0020074054 | €64,95 | Article sur commande | Bekijk & bestel |
Overige onderdelen voor de AWB MagnaGeo 06 BPT HPS 63-2 (3)
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Bac de récupération des condensats AWB | 8079962 fabr.nr. 0020081323 | €68,95 | Article sur commande | Bekijk & bestel |
| Résistance électrique AWB | 8070426 fabr.nr. 0020074112 | €227,95 | Article sur commande | Bekijk & bestel |
| Interface utilisateur AWB | 8070484 fabr.nr. 0020060883 | €296,95 | Article sur commande | Bekijk & bestel |

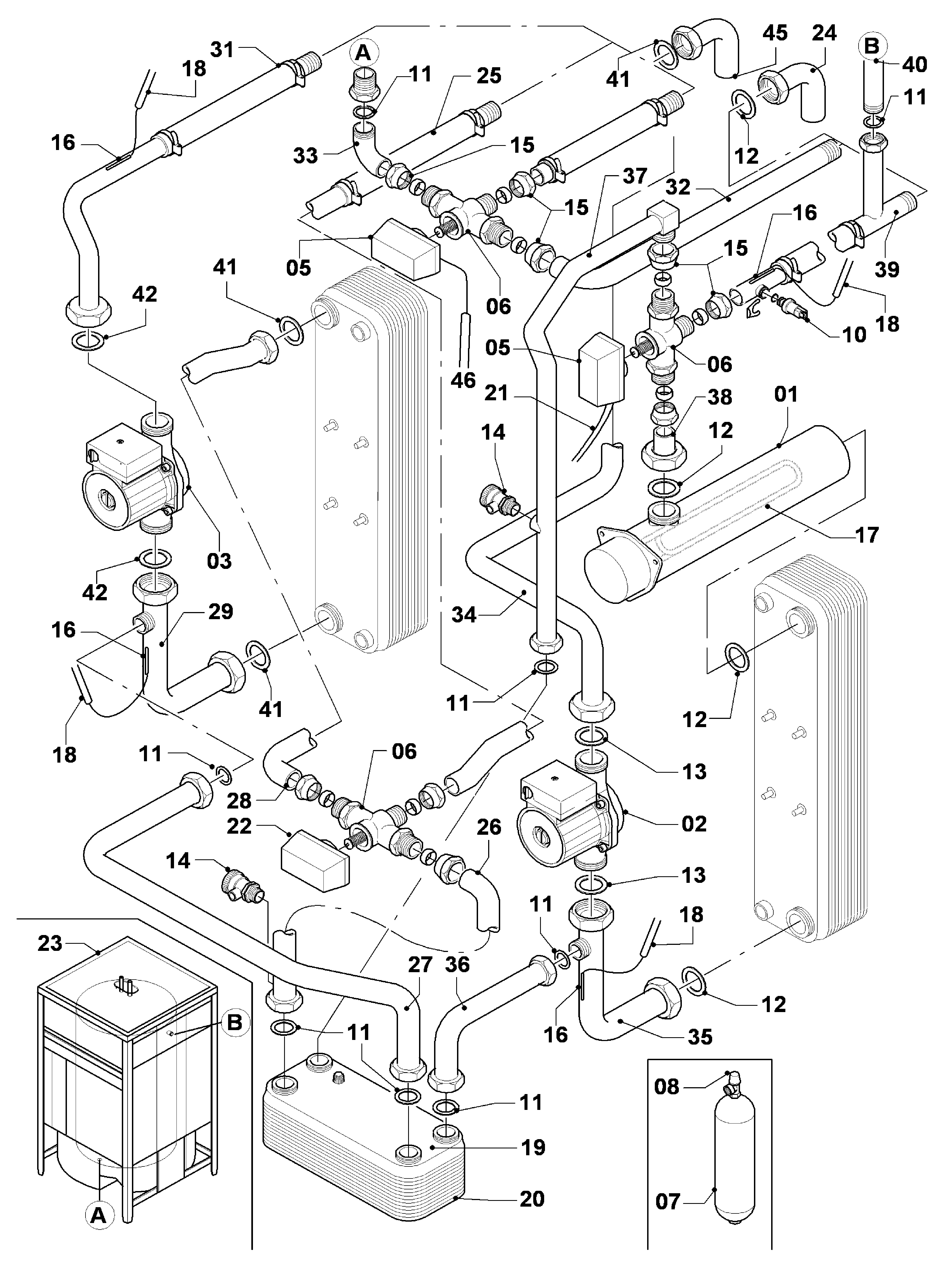

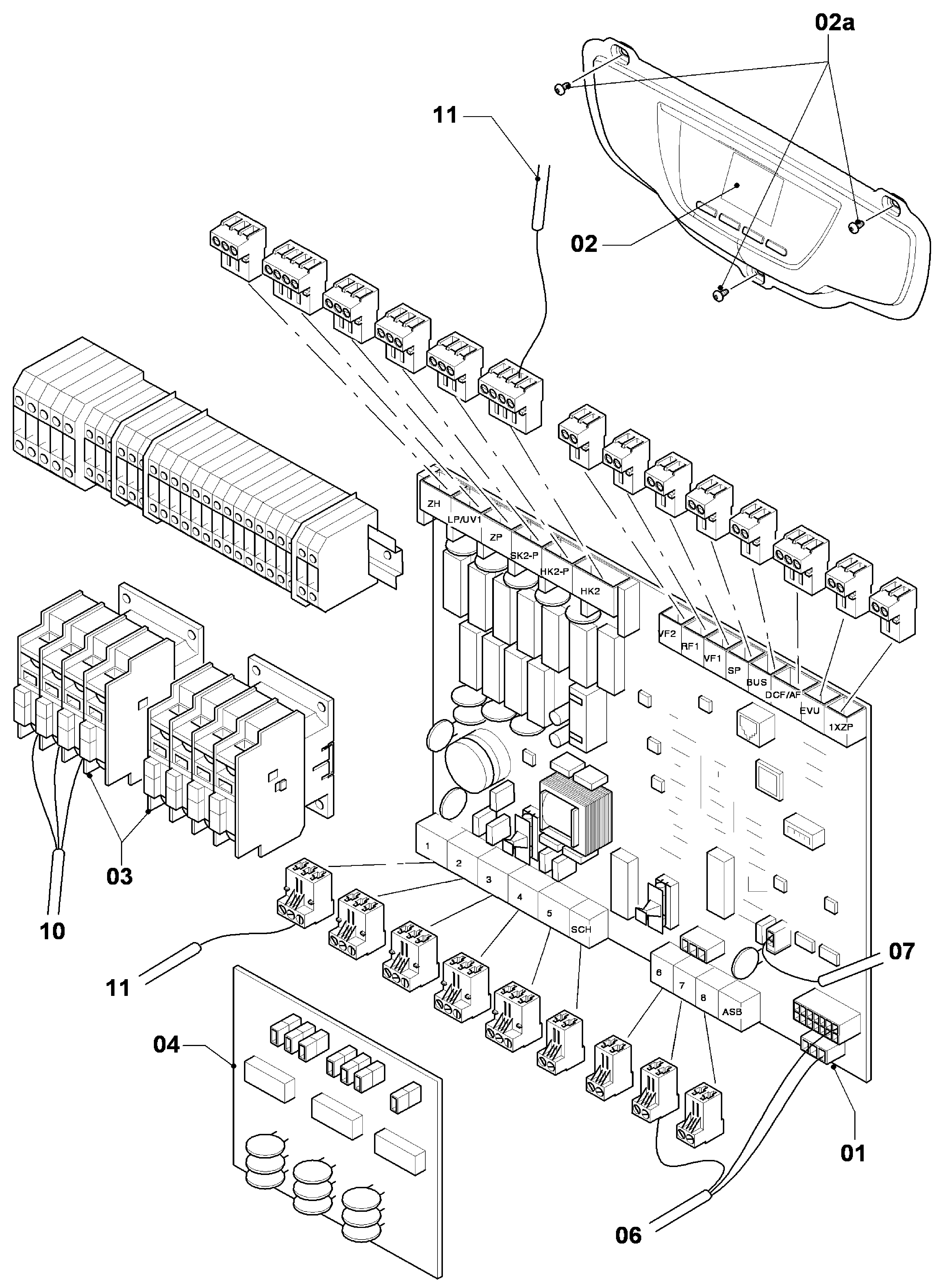

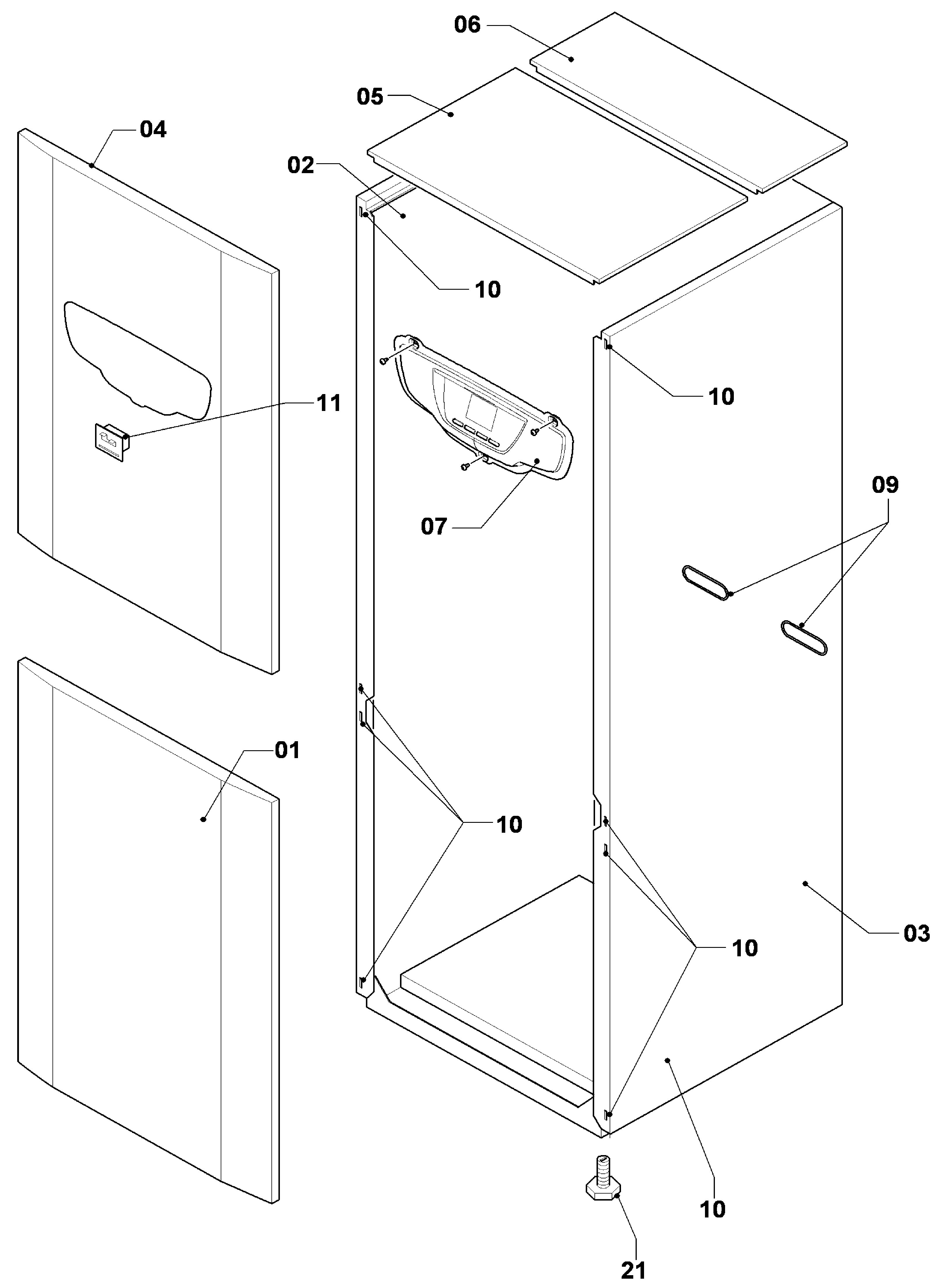

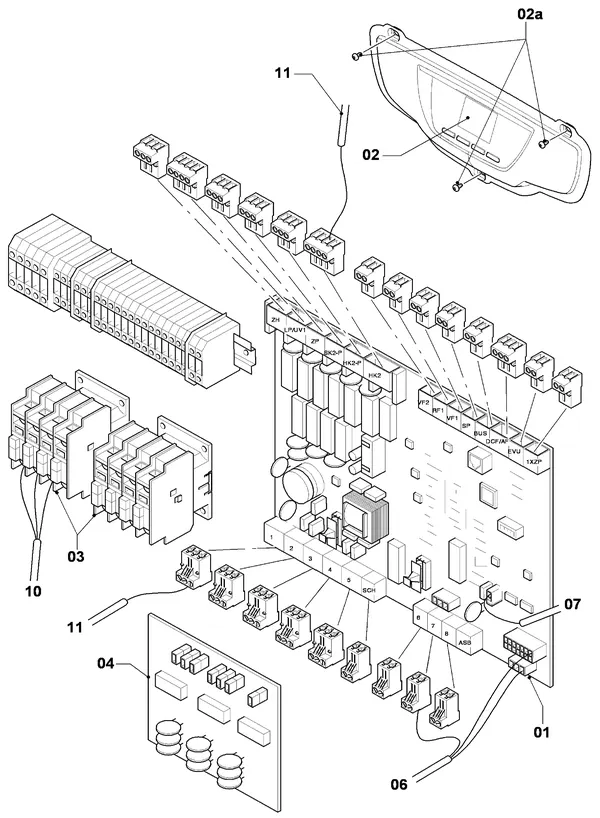

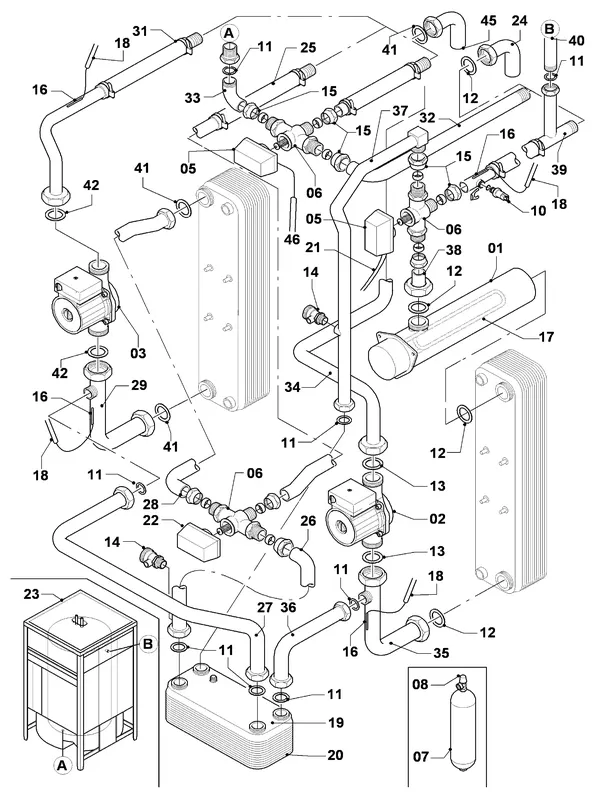

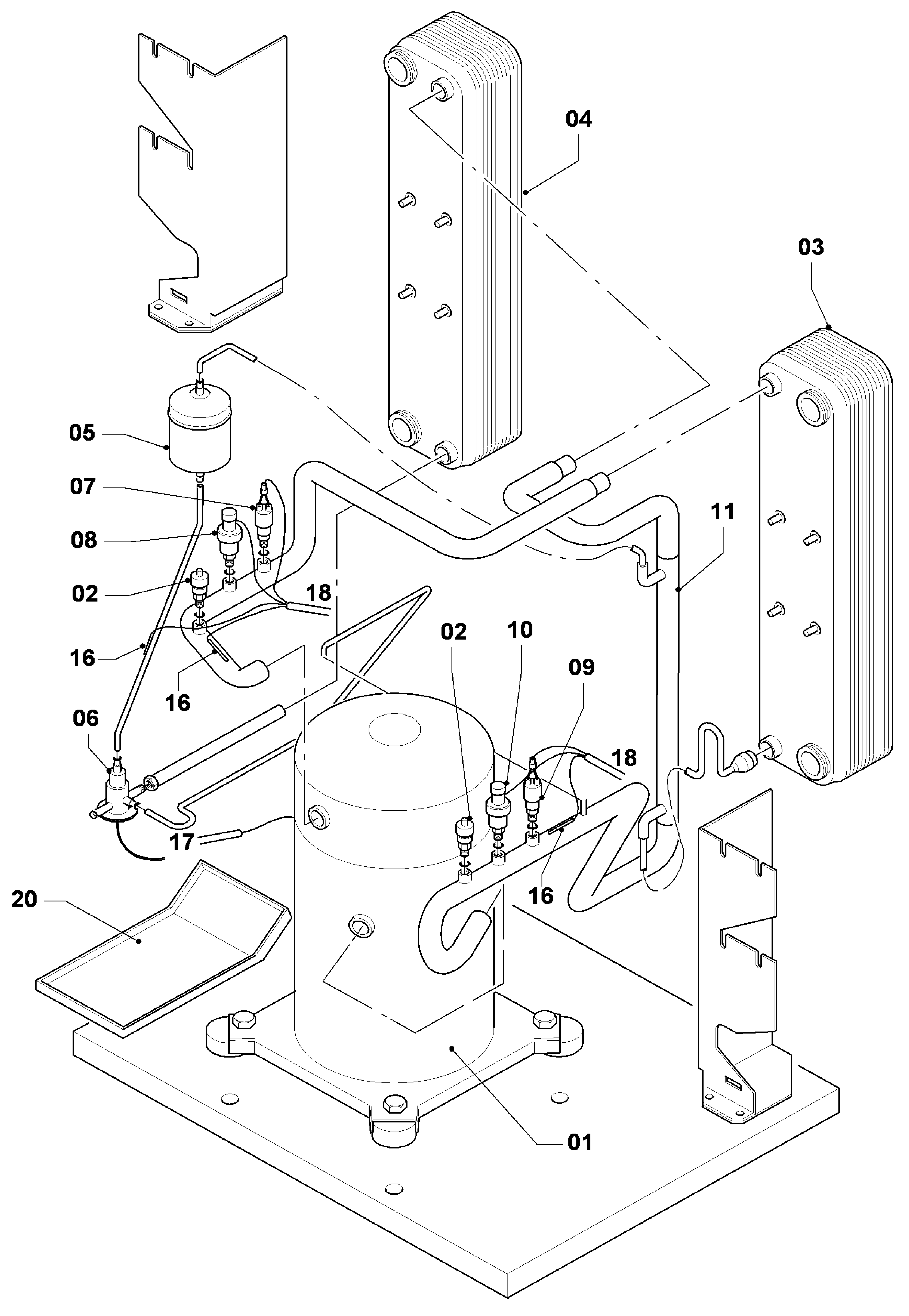

Tekeningen van de AWB MagnaGeo 06 BPT HPS 63-2
Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.
Storingscode op je AWB MagnaGeo 06 BPT HPS 63-2? Dit onderdeeltype hoort erbij
Veelvoorkomende AWB-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven.
| Code | Que se passe-t-il | Type de pièce |
|---|---|---|
| 3.1 | Aanvoer NTC kortgesloten. | Capteurs et sondes |
| 3.2 | Retour NTC kortgesloten. | Capteurs et sondes |
| 3.6 | CTN de départ en circuit ouvert. | Capteurs et sondes |
| 3.7 | CTN de retour en circuit ouvert. | Capteurs et sondes |
| 4 | CV temperatuursensor NTC defect | Capteurs et sondes |
| 5 | TAP temperatuursensor NTC defect | Capteurs et sondes |
Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.
Andere AWB warmtepomp-modellen
- AWB GeniaAir 5/2 69
- AWB GeniaAir RM05/1 22
- AWB GeniaCompact module 26
- AWB GeniaHybrid ModuZone Z11 9
- AWB GeniaHybrid ModuZone Z20 3
- AWB GeniaHybrid regelaars 6
- AWB GeniaUniversal 36
- AWB MagnaGeo 08 BPT HPS 83-2 65
- AWB MagnaGeo 10 BPT HPS 100-2 46
- AWB MagnaGeo 10 BPT HPS 103-2 65
- AWB MagnaGeo 14 T HPS 140-2 46
- AWB MagnaGeo 17 T HPS 170-2 46
Questions fréquentes
Welke onderdelen zijn er voor de AWB MagnaGeo 06 BPT HPS 63-2?
In de catalogus staan 65 originele onderdelen voor de AWB MagnaGeo 06 BPT HPS 63-2, waaronder sensoren en voelers, druksensoren, warmtewisselaars, printplaten en besturing. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.
Wat kost een sensor voor de AWB MagnaGeo 06 BPT HPS 63-2?
De sensoren en voelers voor dit model kosten tussen €78,41 en €267,89 inclusief btw. Bekijk de tabel "Sensoren en voelers" hierboven voor het juiste artikelnummer.
Zijn de onderdelen voor de AWB MagnaGeo 06 BPT HPS 63-2 op voorraad?
1 van de 65 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.
Hoe weet ik welk onderdeel ik nodig heb voor de AWB MagnaGeo 06 BPT HPS 63-2?
Zoek het onderdeel op artikelnummer of via de exploded tekening van de AWB MagnaGeo 06 BPT HPS 63-2. Geeft je toestel een storingscode? Kijk in het overzicht van storingscodes voor het bijbehorende onderdeeltype.
Zijn dit originele AWB-onderdelen?
Ja. Alle 65 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de AWB MagnaGeo 06 BPT HPS 63-2, geleverd via de officiële technische groothandel en met het juiste artikelnummer.
Wat kosten onderdelen voor de AWB MagnaGeo 06 BPT HPS 63-2?
De onderdelen voor de AWB MagnaGeo 06 BPT HPS 63-2 lopen van €7,84 tot €5.385,32 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.
Kan ik een onderdeel retourneren?
Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
