Atag Perfect PF-SHR 15 onderdelen

En bref

Instalpunt livre 78 originele onderdelen voor de Atag Perfect PF-SHR 15, o.a. ventilatoren, sensoren en voelers, druksensoren. Bestel direct of haal af in Alblasserdam.

78Pièces
50En stock
€18,95À partir de
17Typen
beschikbaarExploded tekening

Op zoek naar onderdelen voor de Atag Perfect PF-SHR 15 (cv-ketel)? Hieronder staan alle 78 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.

Bekijk de interactieve exploded tekening →

Snel naar het juiste onderdeel voor de Atag Perfect PF-SHR 15

Pièce	À partir de	Livraison
Ventilateur Ventilateur assemblé Atag 24V DC SHR15/24/35	€314,45	Op voorraad, morgen in huis
Ontstekingsonderdeel Électrode d'ionisation/allumage Atag SHR	€77,95	Op voorraad, morgen in huis
Pompe Circulateur Atag M.UPMO 20/60 130 9U 230V on/off	€352,95	Op voorraad, morgen in huis

Prijzen inclusief btw, rechtstreeks uit de kassa. Hieronder de complete onderdelenlijst van dit model.

Installateur ou technicien indépendant ? Créez gratuitement un compte professionnel: prix hors TVA et factures au nom de votre entreprise.

Ventilateurs 2
Capteurs et sondes 2
Capteurs de pression 1
Pompes 1
Blocs gaz et régulation du gaz 2
Allumage et ionisation 1
Siphons et évacuation des condensats 2
Branders 1
Écrans et commande 2
Filtres 1
Kits d'entretien et de service 5
Vannes et soupapes 3
Pièces électriques 1
Joints et étanchéités 21
Conduites, tuyaux et flexibles 8
Habillage et panneaux 3
Bevestigingsmateriaal 10
Overige onderdelen 12

Ventilatoren voor de Atag Perfect PF-SHR 15 (2) alle Atag ventilatoren →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Ventilateur reconditionné Rewind pour Atag 24V DC (S44427200)	8930070	€220,95	En stock	Bekijk & bestel
Ventilateur assemblé Atag 24V DC SHR15/24/35	8135480 fabr.nr. S4442720	€314,45	En stock	Bekijk & bestel

Sensoren en voelers voor de Atag Perfect PF-SHR 15 (2)

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Sonde chauffe-eau/retour Atag T2-3-8-9	8135300 fabr.nr. S4309700	€27,95	En stock	Bekijk & bestel
Sonde départ/eau sanitaire Atag T1 12 kohm	8135000 fabr.nr. S4307420	€44,45	En stock	Bekijk & bestel

Druksensoren voor de Atag Perfect PF-SHR 15 (1)

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Manomètre de pression d'eau Atag PF-SHR	8136275 fabr.nr. S4420300	€67,95	Article sur commande	Bekijk & bestel

Pompen voor de Atag Perfect PF-SHR 15 (1) alle Atag pompen →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Circulateur Atag M.UPMO 20/60 130 9U 230V on/off	8131482 fabr.nr. S5034000	€352,95	En stock	Bekijk & bestel

Gasblokken en gasregeling voor de Atag Perfect PF-SHR 15 (2) alle Atag gasblokken en gasregeling →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Bloc de régulation gaz Atag type VK8115V	8135130 fabr.nr. S4304700	€193,95	En stock	Bekijk & bestel
Venturi Atag SHR24 pour OSS1	8139089 fabr.nr. S4318810	€102,95	En stock	Bekijk & bestel

Ontsteking en ionisatie voor de Atag Perfect PF-SHR 15 (1) alle Atag ontsteking en ionisatie →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Électrode d'ionisation/allumage Atag SHR	8135120 fabr.nr. S4311600	€77,95	En stock	Bekijk & bestel

Sifons en condensafvoer voor de Atag Perfect PF-SHR 15 (2) alle Atag sifons en condensafvoer →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Bac à condensats Atag SHR 15-24	8130381 fabr.nr. S4406920	€123,95	En stock	Bekijk & bestel
Siphon Atag SHR	8139064 fabr.nr. S4421200	€53,95	En stock	Bekijk & bestel

Branders voor de Atag Perfect PF-SHR 15 (1) alle Atag branders →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Rampe de brûleur Atag S-HR 15/24 kW	8135080 fabr.nr. S4330130	€101,95	En stock	Bekijk & bestel

Displays en bediening voor de Atag Perfect PF-SHR 15 (2) alle Atag displays en bediening →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Boîtier arrière unité de commande Atag	8139015 fabr.nr. S4417100	€45,95	Article sur commande	Bekijk & bestel
Face avant unité de commande Atag PF/ESHR	8136503 fabr.nr. S4417000	€49,95	Article sur commande	Bekijk & bestel

Filters voor de Atag Perfect PF-SHR 15 (1)

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Filtre à eau Atag	8136265 fabr.nr. S4317500	€48,95	Article sur commande	Bekijk & bestel

Onderhouds- en servicesets voor de Atag Perfect PF-SHR 15 (5) alle Atag onderhouds- en servicesets →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Kit d'entretien Atag pour OSS1	8139218 fabr.nr. S4784700	€70,95	En stock	Bekijk & bestel
Kit d'entretien Atag OSS1 avec électrode d'allumage	8139602 fabr.nr. S4785500	€140,95	En stock	Bekijk & bestel
Kit de révision plaques d'isolation sans colle Atag SHR	8139107 fabr.nr. S4500010	€39,95	En stock	Bekijk & bestel
Kit d'entretien Atag SHR 15/24 sans brûleur	8136504 fabr.nr. S4677300	€50,95	En stock	Bekijk & bestel
Kit d'entretien Atag SHR 15/24 avec électrode d'allumage	8139612 fabr.nr. S4650500	€209,95	En stock	Bekijk & bestel

Kleppen en ventielen voor de Atag Perfect PF-SHR 15 (3) alle Atag kleppen en ventielen →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Soupape de sécurité Atag Duco 3 bar	8135200 fabr.nr. S4344630	€42,45	En stock	Bekijk & bestel
Purgeur automatique Atag chromé SHR pour OSS1/2/3/4	8135041 fabr.nr. S4419110	€64,95	En stock	Bekijk & bestel
Vanne de dosage Atag 6 l/min 60° noir	8133280 fabr.nr. S4169500	€55,95	Article sur commande	Bekijk & bestel

Elektrische onderdelen voor de Atag Perfect PF-SHR 15 (1) alle Atag elektrische onderdelen →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Transformateur Atag pour MCBA 1415D	8135421 fabr.nr. S4324900	€114,95	En stock	Bekijk & bestel

Pakkingen en afdichtingen voor de Atag Perfect PF-SHR 15 (21) alle Atag pakkingen en afdichtingen →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Joint torique de siphon Atag R 46 x 3 mm	8135190 fabr.nr. S4309900	€30,95	Article sur commande	Bekijk & bestel
Bague d'étanchéité bloc gaz/venturi Atag pour OSS1/2/3/4	8139033 fabr.nr. S4337610	€24,95	En stock	Bekijk & bestel
Bague d'étanchéité venturi/ventilateur Atag pour OSS1/2/3/4	8139034 fabr.nr. S4325610	€24,95	En stock	Bekijk & bestel
Joint à lèvre de manchon de sortie Atag	8139019 fabr.nr. S4472600	€24,95	En stock	Bekijk & bestel
Joint torique Atag 2 pièces	8131119 fabr.nr. S4312300	€26,95	En stock	Bekijk & bestel
Joint à lèvre Atag Ø63 mm AMGAS pour OSS1/2/3/4	8137005 fabr.nr. S4307900	€22,95	En stock	Bekijk & bestel
Joint Atag pour carreaux de brûleur SHR15/24	8135010 fabr.nr. S4305910	€47,95	En stock	Bekijk & bestel
Joint de bac à condensats Atag SHR15/24	8135210 fabr.nr. S4306300	€31,95	En stock	Bekijk & bestel
Joint de pompe Atag 3/4" DN20 R38x25x2 mm 2 pièces	8130150 fabr.nr. S1003810	€21,95	En stock	Bekijk & bestel
Joint Atag	8135156 fabr.nr. S4323710	€23,95	En stock	Bekijk & bestel
Bague d'étanchéité de ventilateur d'aspiration Atag SHR pour OSS1/2/3/4	8135246 fabr.nr. S4309500	€22,95	En stock	Bekijk & bestel
Joint de bouche de ventilateur Atag SHR pour OSS1/2/3/4	8135270 fabr.nr. S4305700	€24,95	En stock	Bekijk & bestel
Joint d'amenée d'air Atag Ø80 mm	8135153 fabr.nr. S4323510	€32,95	En stock	Bekijk & bestel
Joint de bloc gaz Atag 3/4"	8131295 fabr.nr. S4340830	€21,95	En stock	Bekijk & bestel
Joint torique Atag 13,94 x 2,62 mm purgeur/échangeur à plaques pour OSS1/2/3/4	8131325 fabr.nr. S4342300	€23,95	En stock	Bekijk & bestel
Joint torique Atag siphon/bac à condensats 18,72 x 2,62 mm	8138012 fabr.nr. S4443200	€24,95	En stock	Bekijk & bestel
Kit de joints toriques Atag 4,8 x 1,8 mm raccordement échangeur	8137056 fabr.nr. S4322320	€22,95	En stock	Bekijk & bestel
Joint habillage Atag SHR	8139058 fabr.nr. S4479500	€57,95	Article sur commande	Bekijk & bestel
Joint torique Atag 5 x 2 mm capteur de débit/départ/retour 5 pièces	8137066 fabr.nr. S4329400	€31,95	Article sur commande	Bekijk & bestel
Joint d'électrode d'ionisation/allumage Atag	8135260 fabr.nr. S4397100	€35,95	En stock	Bekijk & bestel
Joint fibre Atag x 165 x 8 x 3 mm	8130035 fabr.nr. S4335300	€31,95	Article sur commande	Bekijk & bestel

Leidingen, buizen en slangen voor de Atag Perfect PF-SHR 15 (8) alle Atag leidingen, buizen en slangen →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Tube d'évacuation Atag 63° assemblé SHR15/24	8135460 fabr.nr. S4499400	€70,95	En stock	Bekijk & bestel
Raccord Atag pour filtre M35	8136445 fabr.nr. S4259500	€33,95	En stock	Bekijk & bestel
Conduite de trop-plein Atag SHR pour OSS1/2/3/4	8136272 fabr.nr. S4421400	€45,95	En stock	Bekijk & bestel
Conduite gaz Atag OSS1 PF/E-SHR 15/24	8139188 fabr.nr. S4321900	€65,95	Article sur commande	Bekijk & bestel
Kit de raccordement bloc gaz Atag 3/4 SHR	8131321 fabr.nr. S4340900	€57,95	Article sur commande	Bekijk & bestel
Conduite départ Atag PF/ESHR15	8139554 fabr.nr. S4451800	€132,95	Article sur commande	Bekijk & bestel
Conduite filtre-pompe Atag PF/ESHR	8139118 fabr.nr. S4451900	€124,95	Article sur commande	Bekijk & bestel
Flexible silicone Atag Ø6 x 8 mm l=14cm	8134490 fabr.nr. S4440200	€31,95	Article sur commande	Bekijk & bestel

Beplating en panelen voor de Atag Perfect PF-SHR 15 (3) alle Atag beplating en panelen →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Joint pierres de brûleur Atag SHR15/24	8135122 fabr.nr. S4304310	€60,95	Article sur commande	Bekijk & bestel
Couvercle arrivée d'air Atag 80mm SHR	8139210 fabr.nr. S4323310	€29,95	Article sur commande	Bekijk & bestel
Couvercle arrivée d'air Atag 120/80mm	8138013 fabr.nr. S4323410	€44,95	Article sur commande	Bekijk & bestel

Bevestigingsmateriaal voor de Atag Perfect PF-SHR 15 (10) alle Atag bevestigingsmateriaal →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Bouchon de fermeture Atag tube d'évacuation Ø13 mm pour mesure des fumées	8136420 fabr.nr. S4521600	€22,95	En stock	Bekijk & bestel
Bague de fermeture Atag petite	8139997 fabr.nr. S4415220	€34,95	En stock	Bekijk & bestel
Fermeture Atag Enigma grande	8139160 fabr.nr. S4415120	€25,95	En stock	Bekijk & bestel
Vis Atag M5 x 12 mm six pans creux tête fraisée (3 pièces) pour OSS1/2/3/4	8139217 fabr.nr. S4440000	€22,95	En stock	Bekijk & bestel
Vis Atag M6 x 3 mm	8139025 fabr.nr. S4356300	€27,95	Article sur commande	Bekijk & bestel
Vis Atag M5 x 12 mm 5 pièces	8139035 fabr.nr. S4345800	€28,95	Article sur commande	Bekijk & bestel
Étrier bac supérieur Atag	8137111 fabr.nr. S4308500	€28,95	Article sur commande	Bekijk & bestel
Boulon Atag M3 x 30 (3 pièces)	8139534 fabr.nr. S4345900	€27,95	Article sur commande	Bekijk & bestel
Bouchon purgeur Atag SHR 3 pièces pour OSS1/2/3/4	8139162 fabr.nr. S4380600	€41,95	Article sur commande	Bekijk & bestel
Vis taptite Atag M5 x 8 mm ck-pd (3 x )	8139214 fabr.nr. S4167500	€21,95	En stock	Bekijk & bestel

Overige onderdelen voor de Atag Perfect PF-SHR 15 (12)

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Sécurité manque d'eau Atag 3/8" 0,8bar	8136270 fabr.nr. S4421800	€70,95	Article sur commande	Bekijk & bestel
Barre de serrage bac à condensats Atag pour OSS1/2/3/4	8139052 fabr.nr. S4310700	€31,95	En stock	Bekijk & bestel
Barre de serrage de brûleur Atag pour OSS1/2/3/4	8139057 fabr.nr. S4310800	€32,95	En stock	Bekijk & bestel
Mamelon Atag 1/2"x15 mm pour raccord de conduite gaz	8136392 fabr.nr. S4493300	€45,95	En stock	Bekijk & bestel
Collecteur de condensats Atag PF/ESHR	8136277 fabr.nr. S4421300	€44,95	En stock	Bekijk & bestel
Garde d'eau Atag capteur de pression	8137098 fabr.nr. S4325900	€34,95	En stock	Bekijk & bestel
Conduite vanne trois voies/pompe coude de raccordement Atag PF/E SHR	8137075 fabr.nr. S4436700	€70,95	Article sur commande	Bekijk & bestel
Pièce d'aspiration Atag SHR15/24 pour OSS1	8137114 fabr.nr. S4347510	€59,95	Article sur commande	Bekijk & bestel
Joint de panneau de commande Atag PFSHR	8136072 fabr.nr. S4416800	€25,95	En stock	Bekijk & bestel
Bac supérieur assemblé Atag SHR15/24	8131819 fabr.nr. S4436110	€182,95	Article sur commande	Bekijk & bestel
Caisson d'air avec protection thermique et capot Atag (LTB)	8139090 fabr.nr. S4552800	€104,95	Article sur commande	Bekijk & bestel
Collier de serrage inox Atag 20-32mm pour OSS1/2/3/4	8139224 fabr.nr. S4395600	€31,95	Article sur commande	Bekijk & bestel

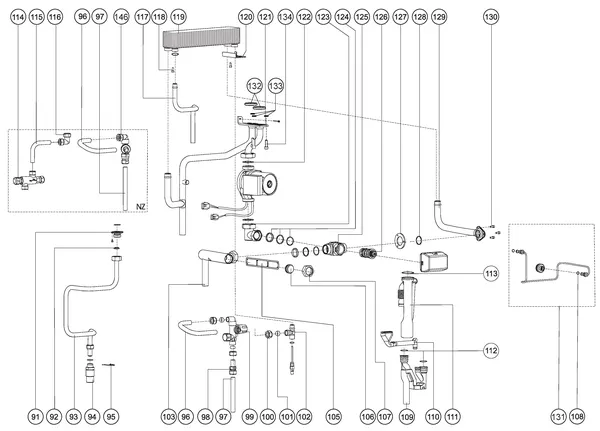

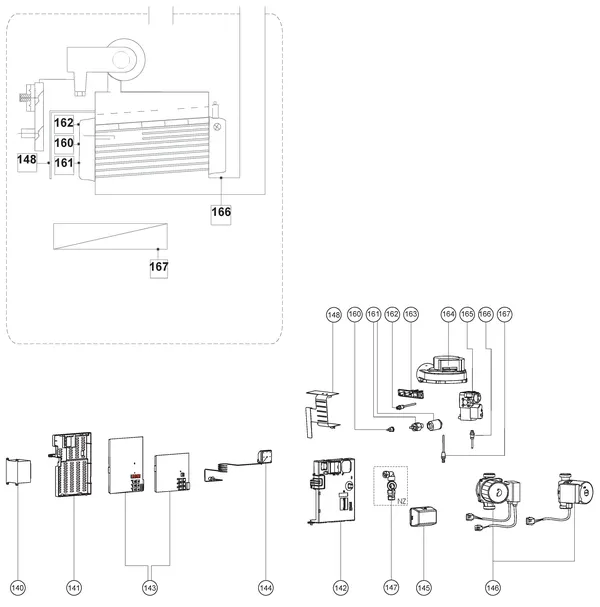

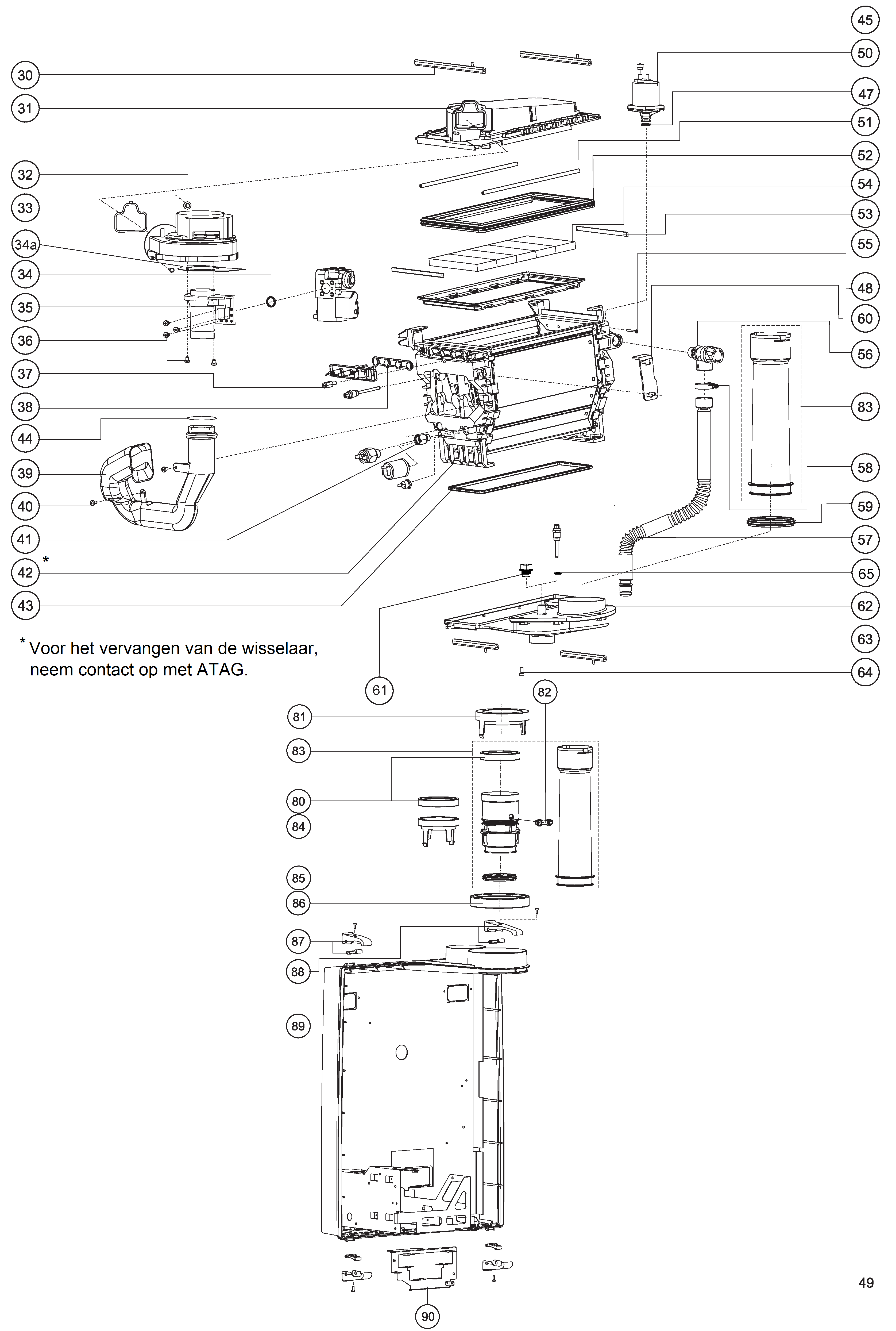

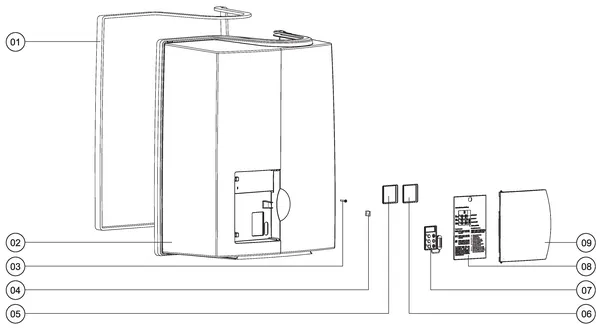

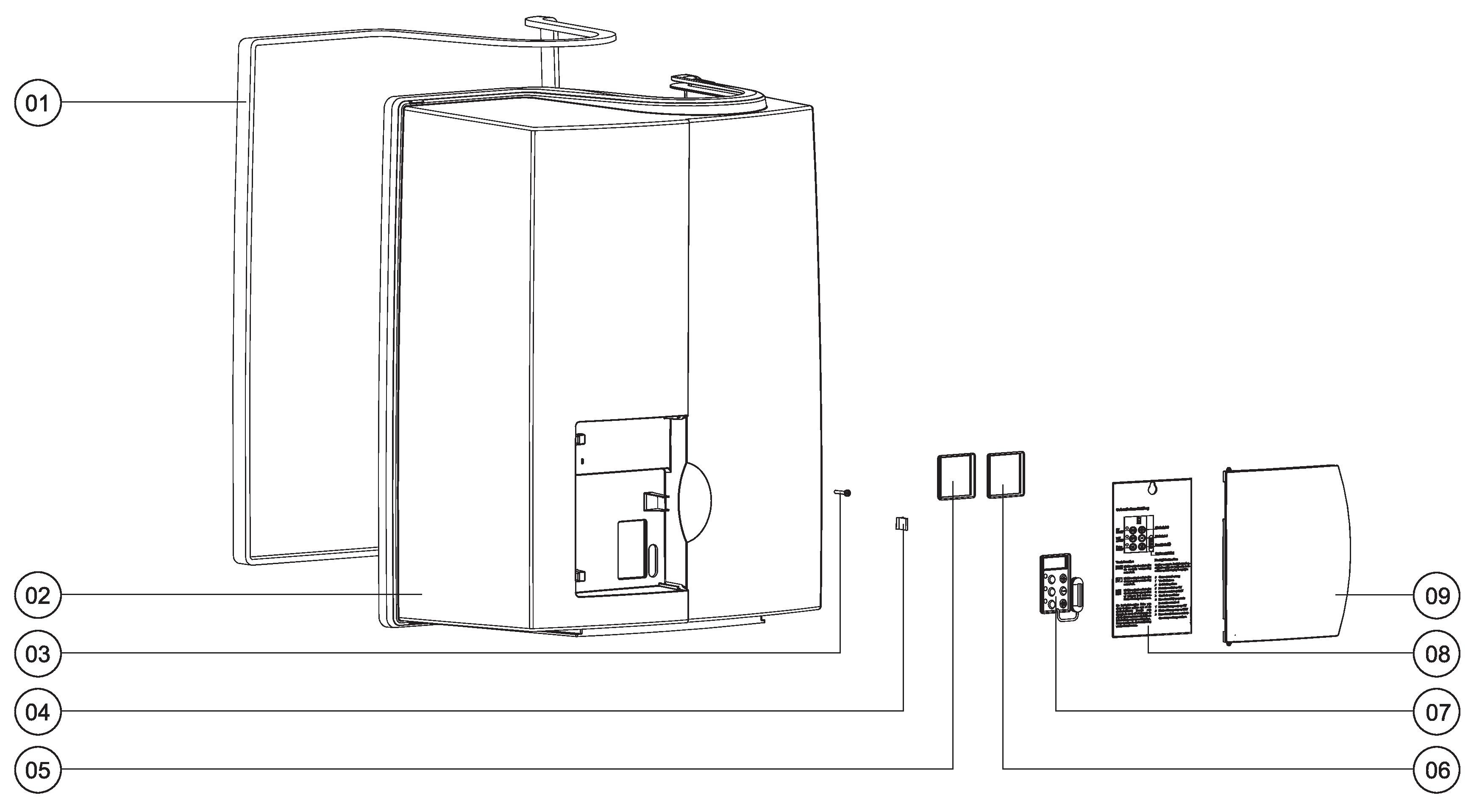

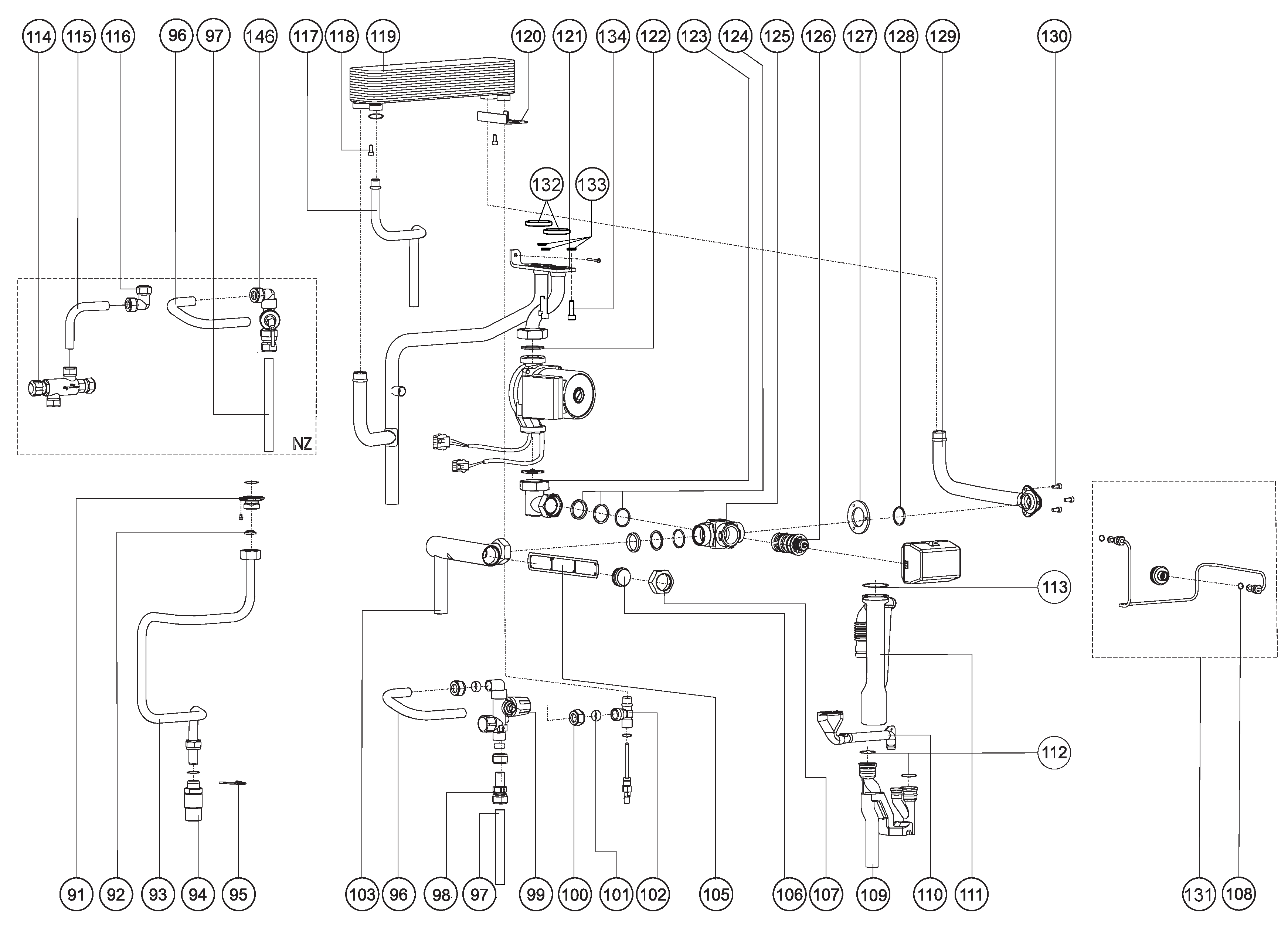

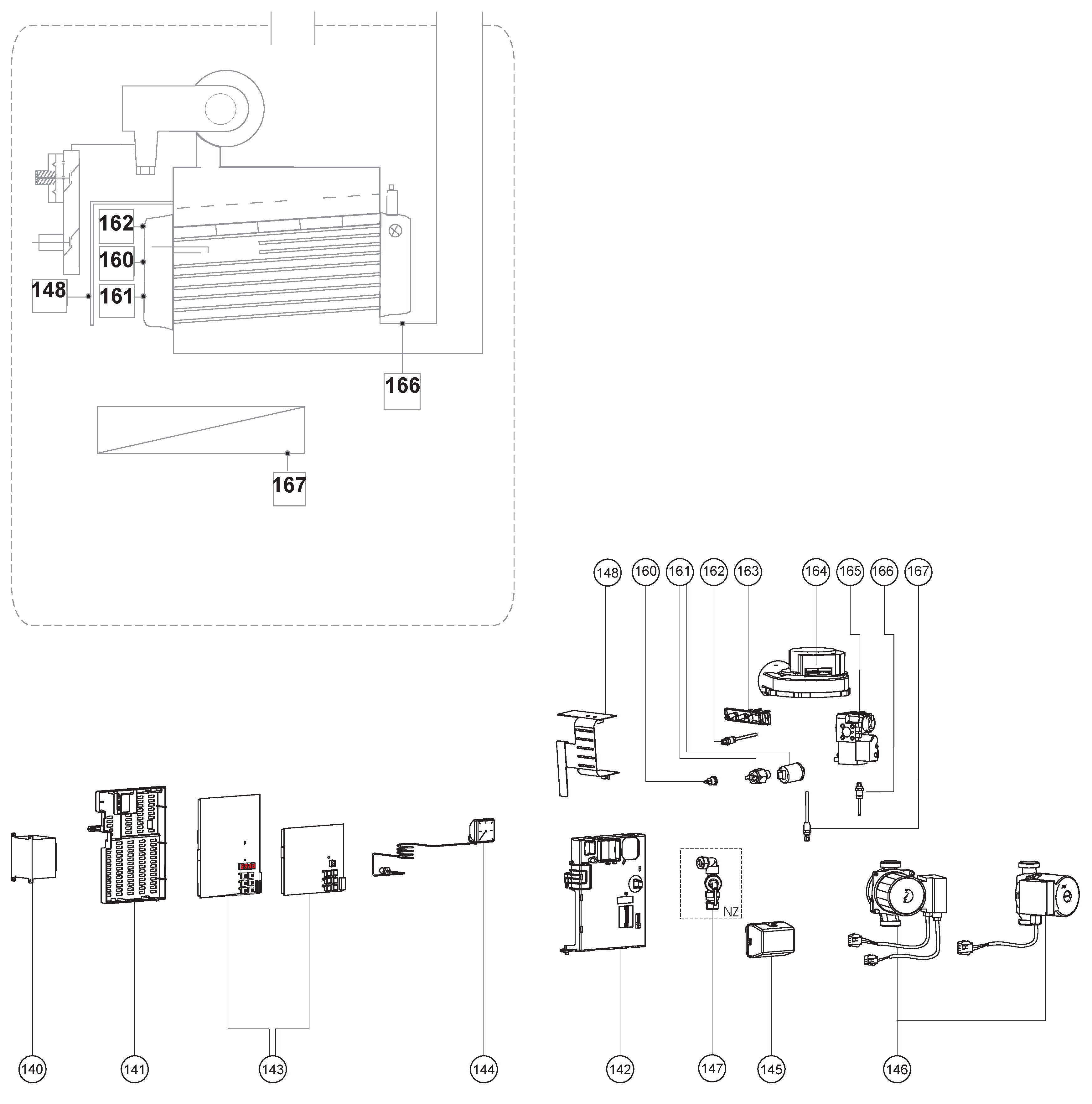

Tekeningen van de Atag Perfect PF-SHR 15

Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.

Storingscode op je Atag Perfect PF-SHR 15? Dit onderdeeltype hoort erbij

Veelvoorkomende Atag-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Atag storingscodes.

Code	Que se passe-t-il	Type de pièce
1	TD sensor fout	Capteurs et sondes
10	Erreur de la sonde extérieure (p. ex. ouverte, en court-circuit, hors plage)	Capteurs et sondes
20	Sonde de température de départ défectueuse	Capteurs et sondes
40	Température dépassée à la sonde de température de départ du brûleur.	Branders
78	Capteur de pression d'eau hors plage ou non raccordé ou, si la pression d'eau est correcte : circulateur défectueux.	Pompes
102	Druksensor Fout	Capteurs et sondes

Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.

Andere Atag cv-ketel-modellen

← Alle Atag onderdelen

Questions fréquentes

Welke onderdelen zijn er voor de Atag Perfect PF-SHR 15?

In de catalogus staan 78 originele onderdelen voor de Atag Perfect PF-SHR 15, waaronder ventilatoren, sensoren en voelers, druksensoren, pompen. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.

Wat kost een ventilator voor de Atag Perfect PF-SHR 15?

De ventilatoren voor dit model kosten €372,44 inclusief btw. Bekijk de tabel "Ventilatoren" hierboven voor het juiste artikelnummer.

Zijn de onderdelen voor de Atag Perfect PF-SHR 15 op voorraad?

50 van de 78 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.

Hoe weet ik welk onderdeel ik nodig heb voor de Atag Perfect PF-SHR 15?

Zoek het onderdeel op artikelnummer of via de exploded tekening van de Atag Perfect PF-SHR 15. Geeft je toestel een storingscode? Zoek die op bij Atag storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.

Zijn dit originele Atag-onderdelen?

Ja. Alle 78 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Atag Perfect PF-SHR 15, geleverd via de officiële technische groothandel en met het juiste artikelnummer.

Wat kosten onderdelen voor de Atag Perfect PF-SHR 15?

De onderdelen voor de Atag Perfect PF-SHR 15 lopen van €18,95 tot €480,90 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.

Kan ik een onderdeel retourneren?

Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
